Системы бесперебойного питания

Обозначение:

Для Систем бесперебойного питания (СБП) применяется комбинированная маркировка с перечислением всех либо основных функциональных узлов, входящих в систему, например, Преобразователь в переменный ток + Преобразователь в постоянный ток.

Назначение:

Системы бесперебойного питания условно совмещают в себе функции систем переменного тока и систем постоянного тока и предназначены для:

• приёма электрической энергии из сети переменного тока и преобразования её в электрическую энергию переменного тока со стабилизированным напряжением высокого качества

• приёма электрической энергии из сети переменного тока и преобразования её в электрическую энергию постоянного тока

• непрерывного заряда / подзаряда и контроля состояния подключённой аккумуляторной батареи

• электроснабжения выделенных групп потребителей переменного и постоянного тока за счёт использования энергии аккумуляторной батареи при аварийном отключении электроснабжения от распределительной сети переменного тока, в течение заданного времени резервирования

• распределения электрической энергии по цепям переменного и постоянного тока

Область применения:

Системы бесперебойного питания адаптированы для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на предприятиях различных отраслей – для электроснабжения ответственных потребителей.

Технология:

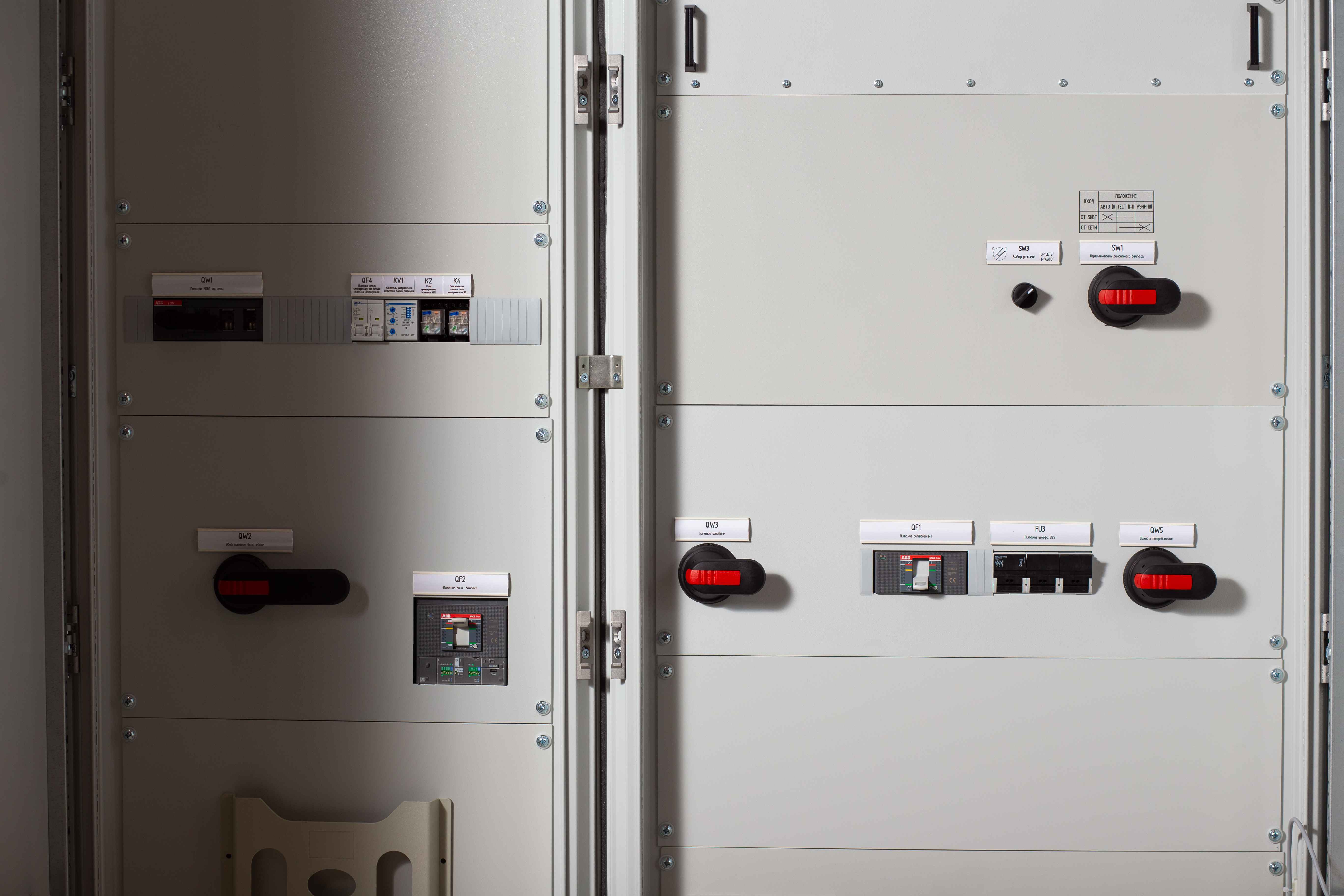

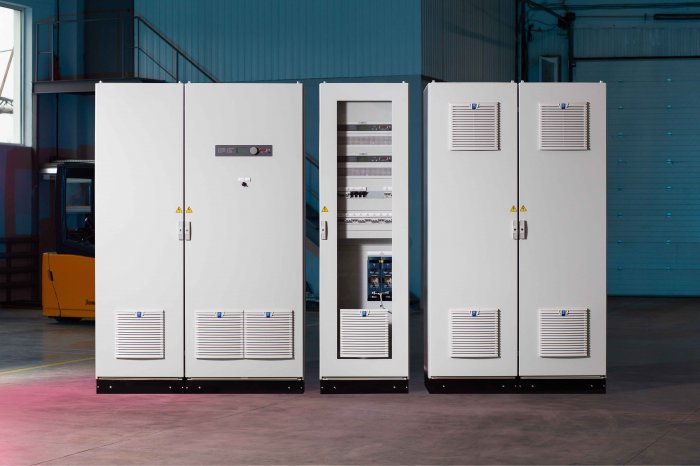

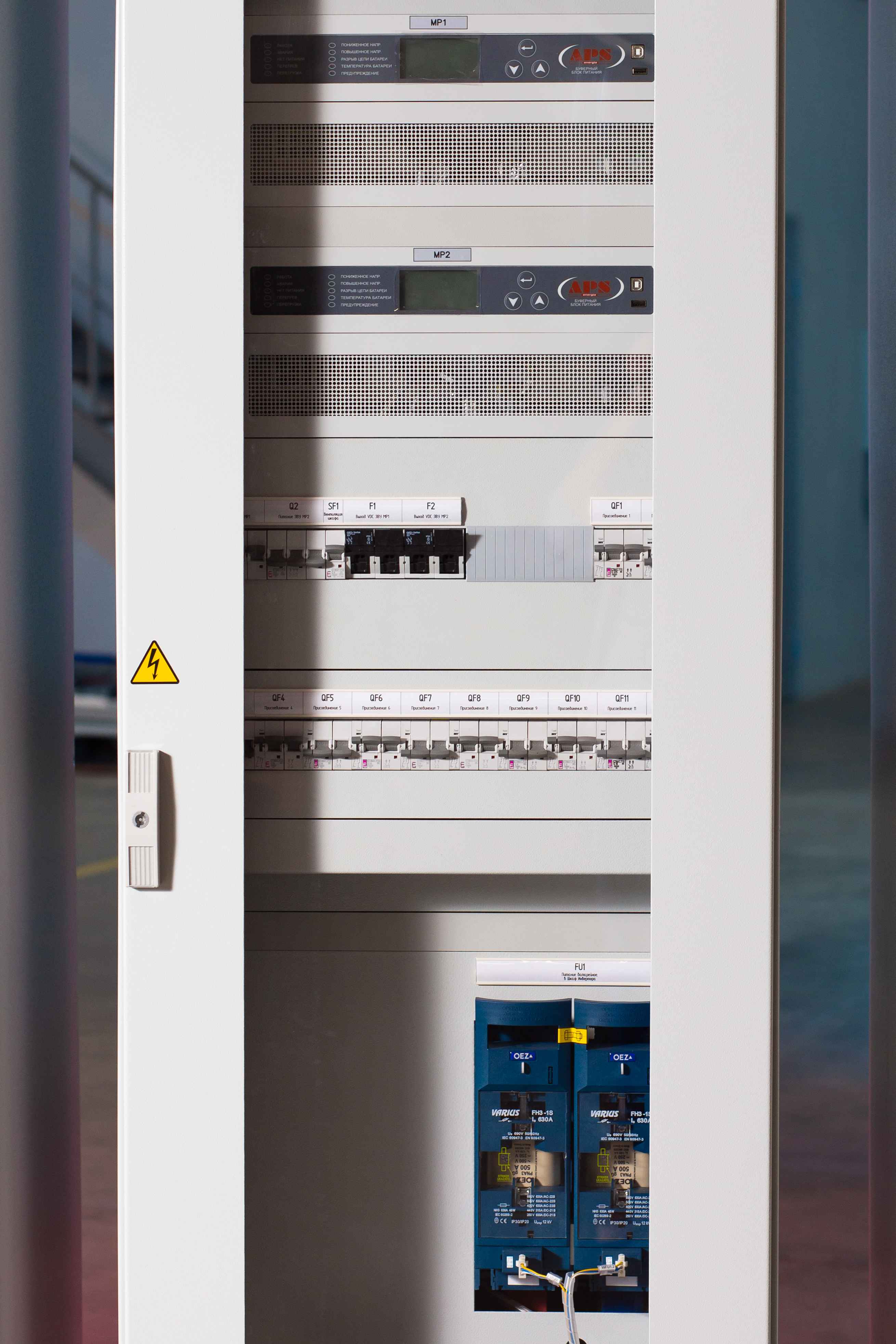

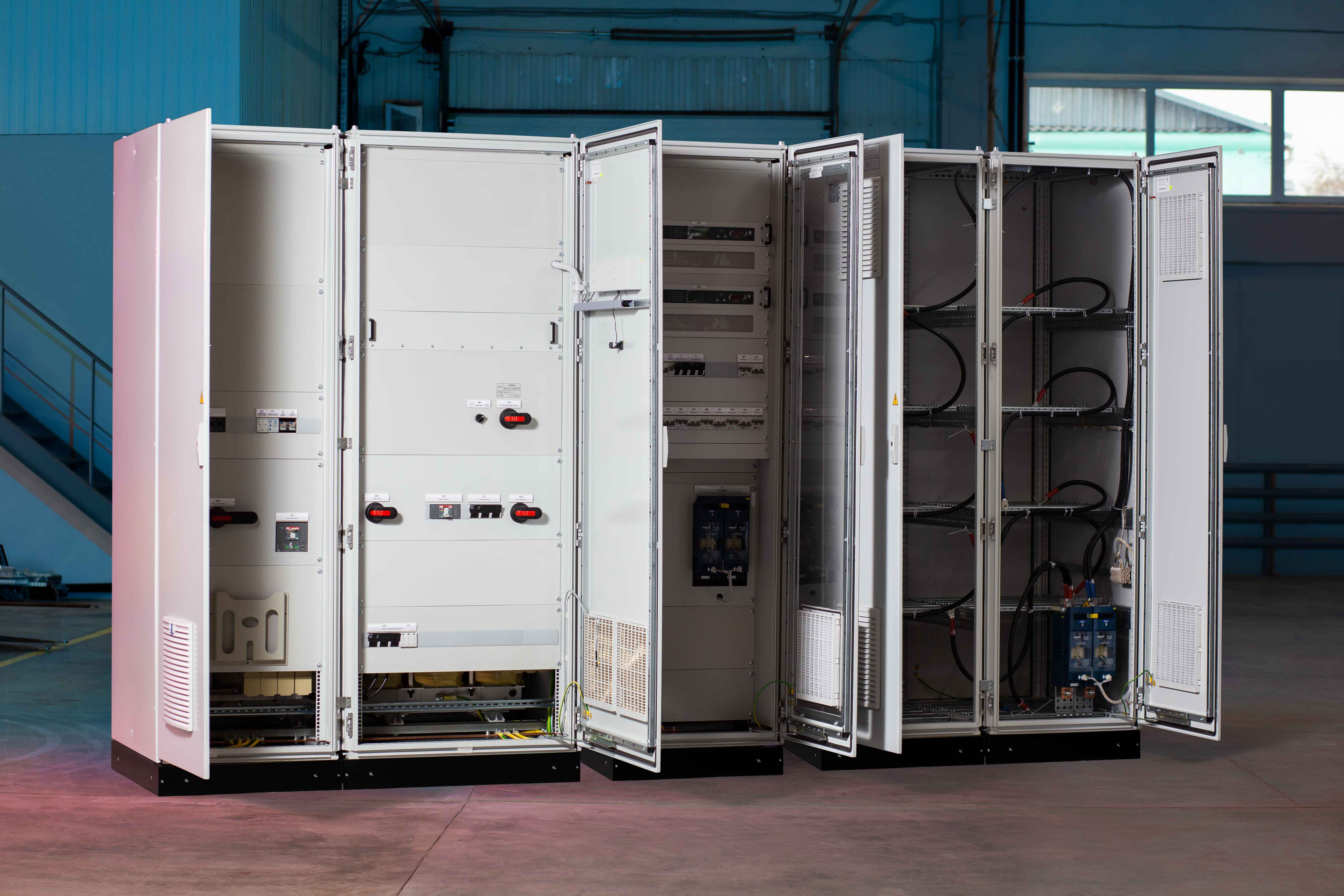

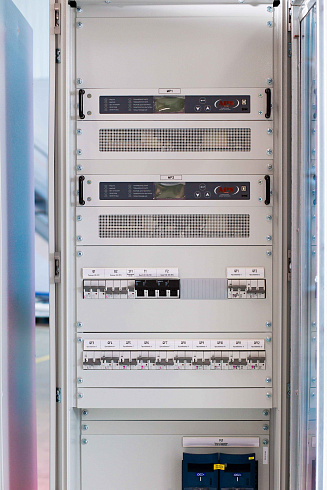

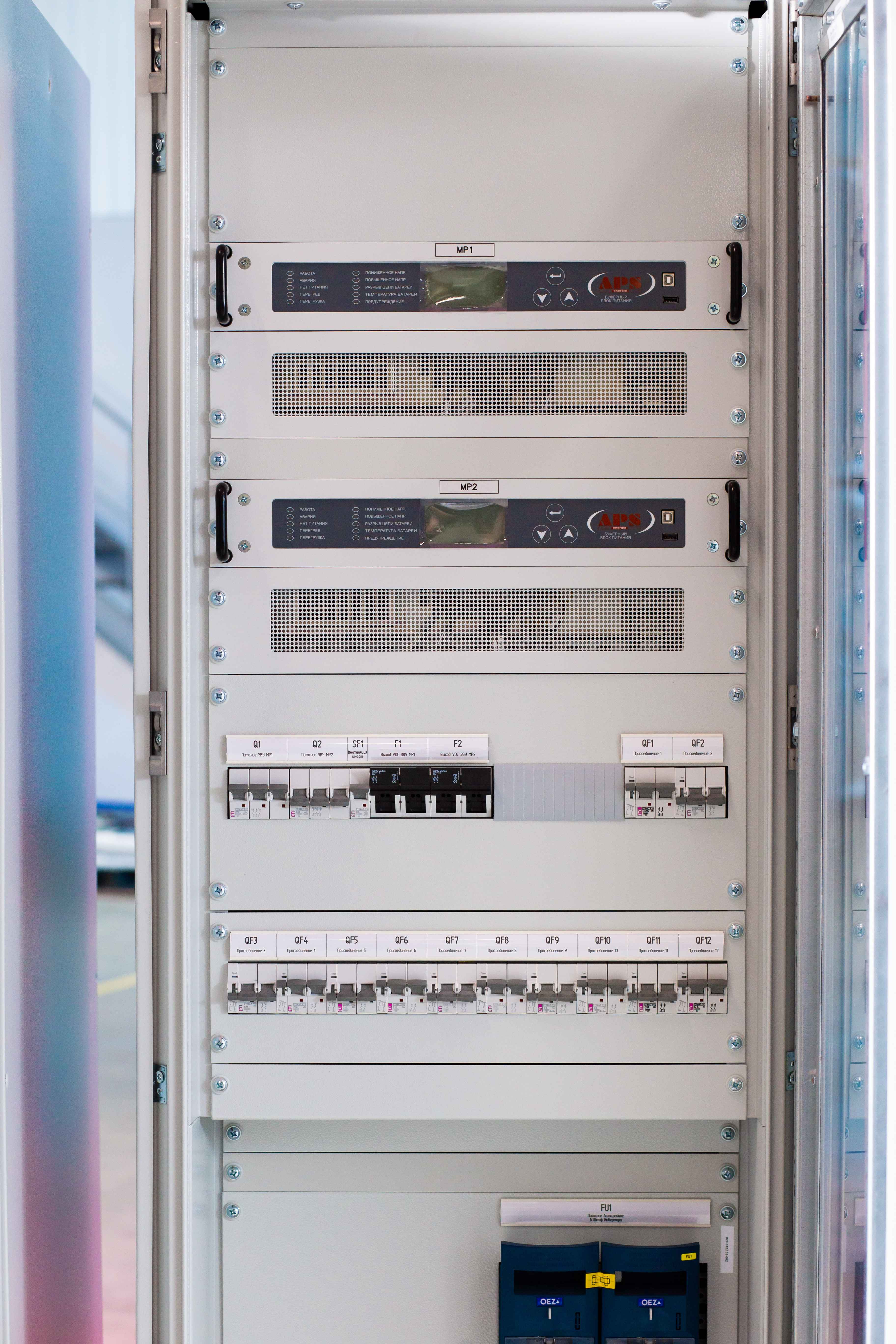

Система бесперебойного питания является функционально законченным устройством, компоненты которого, построенные на базе высокочастотных транзисторных преобразователей напряжения и выполненных по технологии IGBT с микропроцессорным контролем и управлением (контроллер DSP), размещены в шкафах промышленного исполнения:

• для напольного либо навесного монтажа

• с односторонним либо двухсторонним доступом для обслуживания

• с модульным либо распределенным монтажом компонентов в шкафу

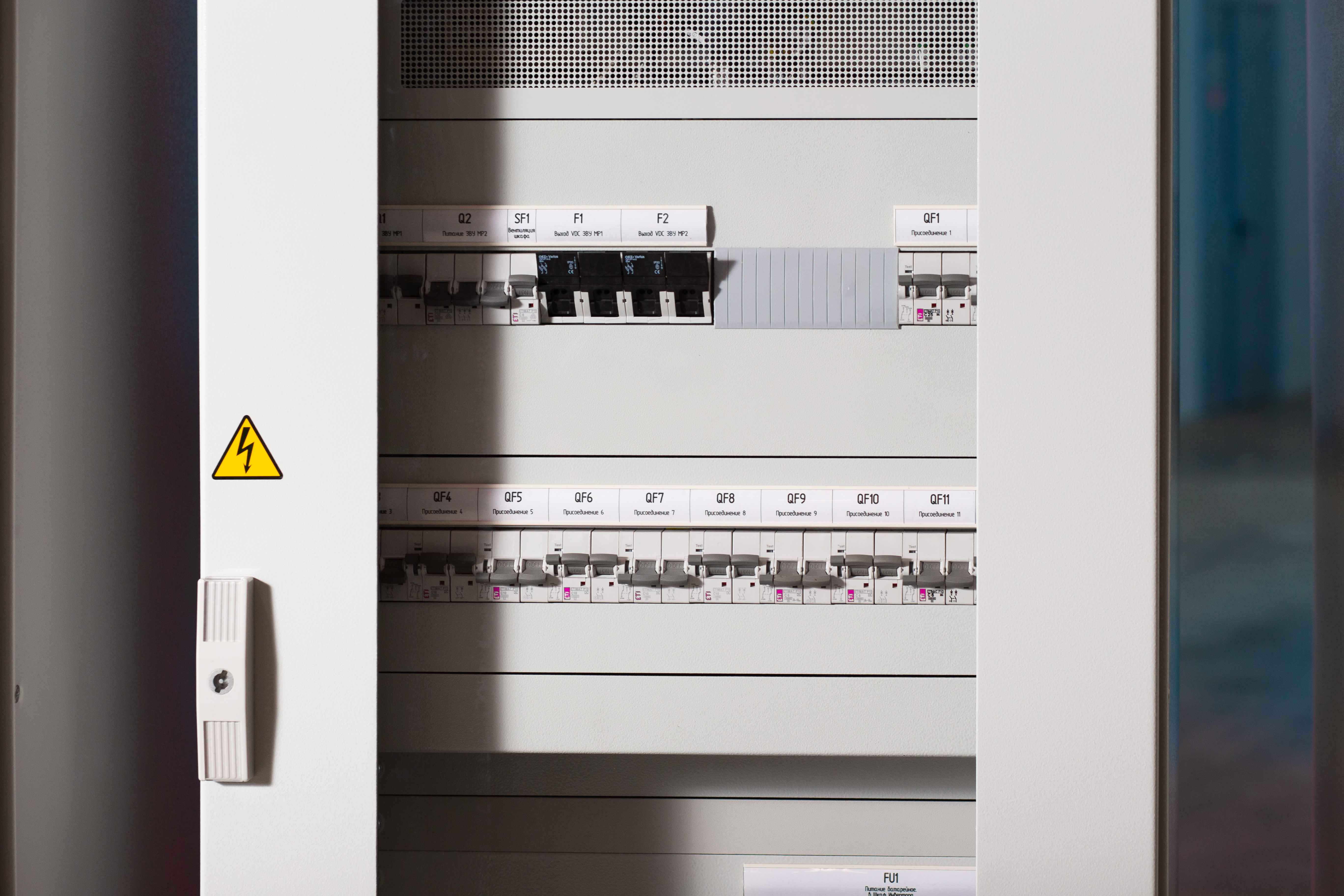

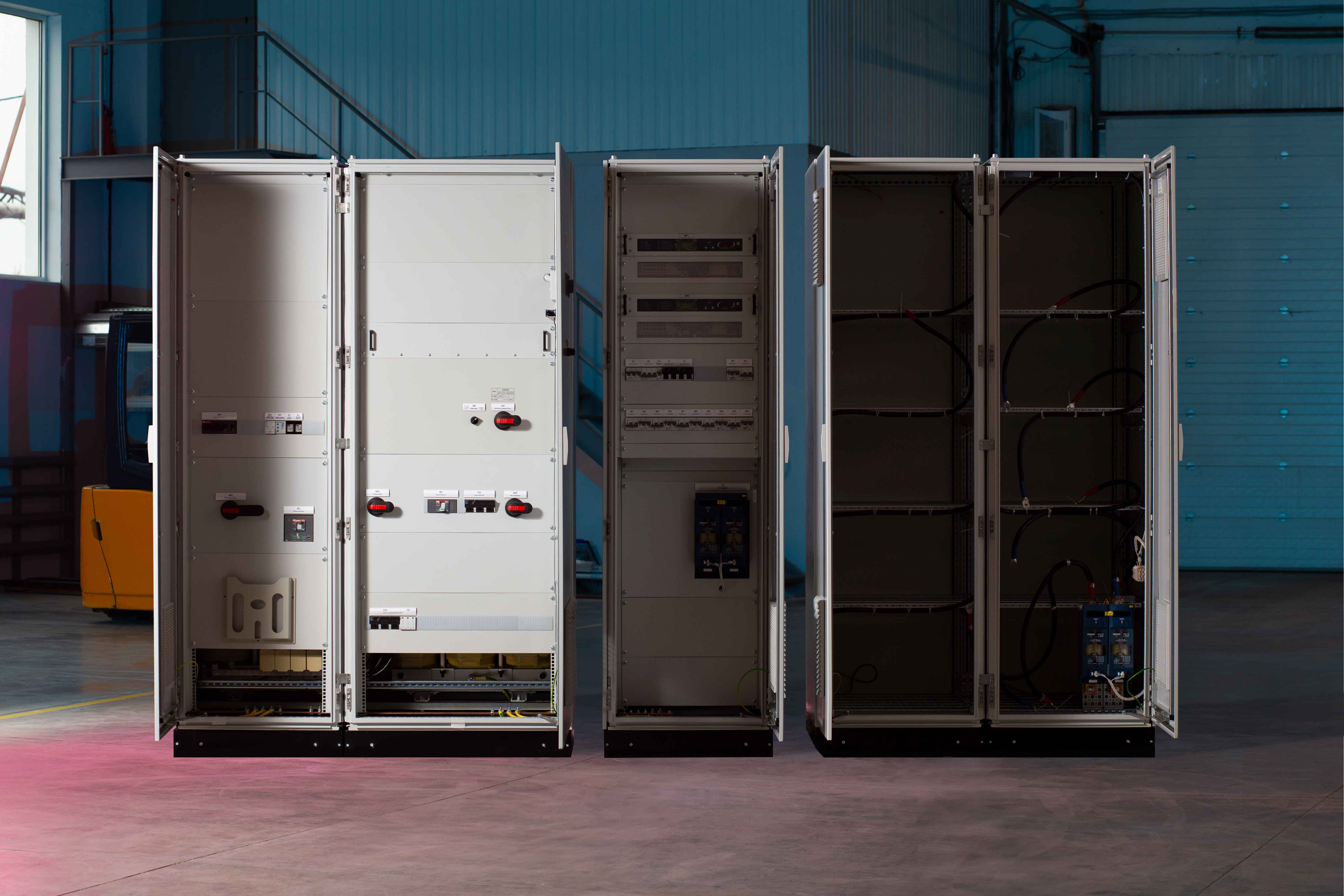

Аккумуляторная батарея, в зависимости от номинального напряжения и ёмкости может конструктивно размещаться:

• непосредственно в шкафу СБП, для систем малой мощности

• в отдельном шкафу аккумуляторной батареи

• на аккумуляторном стеллаже открытого или закрытого типа

- режима работы
- меню Пользователя, с возможностью просмотра и изменения настроек
- текущих и архивных состояний и событий

• периодическое сохранение измерений и состояний в архивный буфер

• сохранение событий и изменений состояния в буфер событий

• копирование буферов на переносной носитель информации USB-flash

• передачу данных (ТИ, ПС, ТС, АС и т.п.) во внешнюю АСУ по встроенному коммуникационному интерфейсу RS485 (Slave)

• передачу данных во внешнюю АСУ по встроенным протоколам: MODBUS RTU, IEC870-5-103

*) – индикаторы, не являются сертифицированными средствами измерения

Защиты, сигнализации и опции:

Система бесперебойного питания оснащена защитами, сигнализациями и может быть оснащена опциями, соответствующими каждому из функционально независимых компонентов СБП.

Электрические характеристики:

Входы:

Ввод от собственной аккумуляторной батареи
Номинальное напряжение*, В	48 / 110 / 220 / 400 / 700
Ввод от внешнего источника постоянного тока
Номинальное напряжение*, В	24 / 48 / 60 / 110 / 220
Ввод от источника переменного тока:	питание основное **
Номинальное напряжение*, В однофазное:	однофазное: 220 / 230 / 240, трёхфазное: 380 / 400 / 415
Ввод от источника переменного тока:	питание резервное **
Номинальное напряжение*, В	однофазное: 220 / 230 / 240, трёхфазное: 380 / 400 / 415

Выходы:

Выход переменного тока ***
Номинальное напряжение*, В	однофазное: 220 / 230 / 240, трёхфазное: 380 / 400 / 415
Номинальная мощность ****, кВА	от 1 до 500
Выход постоянного тока	нестабилизированный (с собственной АБ)
Номинальное напряжение*, В	24 / 48 / 60 / 110 / 220
Номинальный ток, А	от 10 до 1500
Выход постоянного тока	стабилизированный
Номинальное напряжение*, В	24 / 48 / 60 / 110 / 220
Номинальный ток, А	от 10 до 1500

* доступны к заказу иные номиналы напряжений, по согласованию

** ребуется подключение нейтрального провода и соблюдение чередования фаз. Нейтральный провод от источника соединяется с нейтральным проводом на выходе (для сети на выходе типа TN)

*** доступен к заказу многоканальный выход переменного тока в т.ч с разными уровнями напряжения, например, разделённый на “грязных” (электродвигатели, ЧРП, соленоиды и т.п.) и “чистых” (системы АСУ, телекоммуникационное и т.п. оборудование) потребителей

**** мощность может быть как ограничена, так и увеличена для специальных исполнений

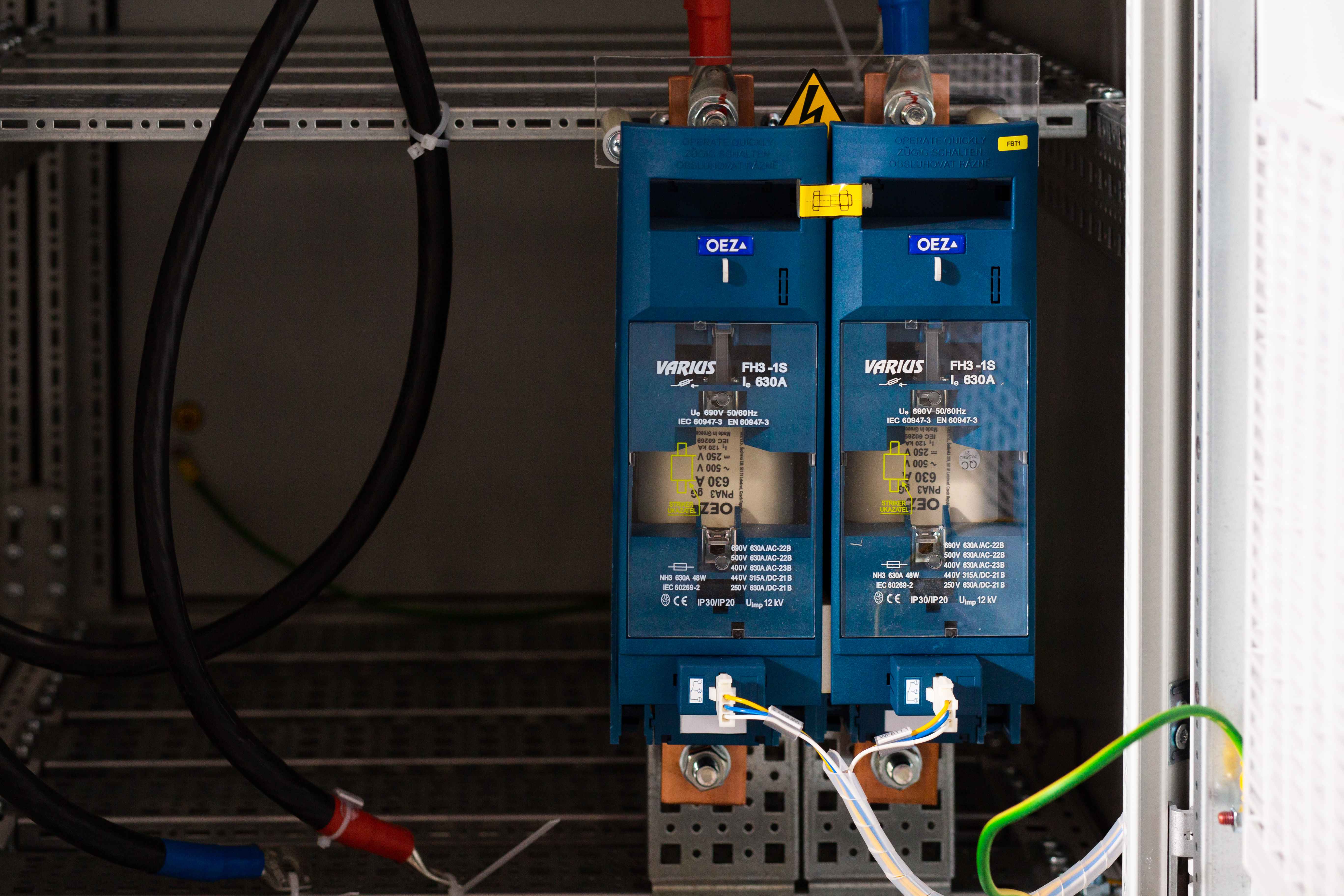

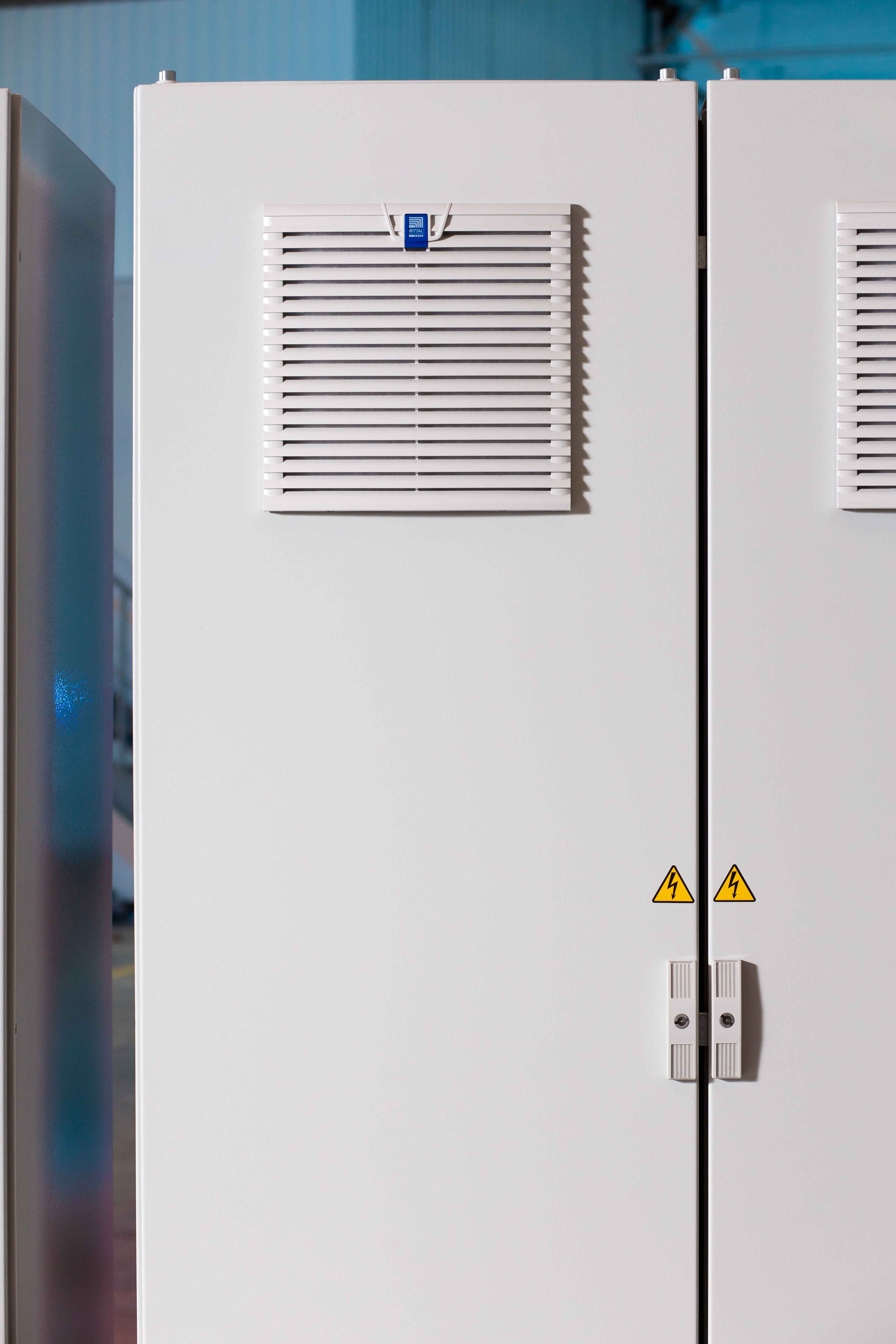

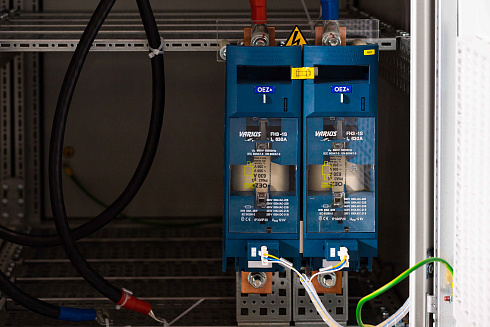

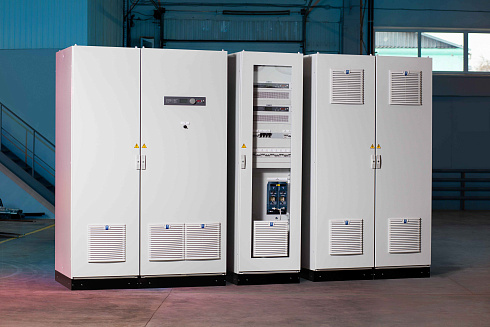

Конструкция:

Общие характеристики шкафов СБП:

Степень защиты IP	20 … 54
Сейсмостойкость по шкале	MSK-64
Сейсмостойкость по шкале MSK-64	от 6 до 9 баллов
Цвет	RAL 7035 - стандартно / любой классический RAL - по запросу
Габаритные размеры номинальные (ШхГхВ)*, мм	1200…9000 х 800 х 2000
Ввод присоединений	снизу, сверху

 Условия эксплуатации:

Температура хранения, ºC	от -40 до +55
Температура эксплуатации, ºC	от 0 до +40
Влажность (при отсутствии конденсации), %	до 80 при +25ºC
Максимальная высота работы над уровнем моря, м	1000

* возможность изготовления конкретной конфигурации СБП по соотношению: входные характеристики / выходные характеристики / габаритные размеры, должна определяться по запросу
