Транзисторные зарядно-выпрямительные устройства

Обозначение:

Для транзисторных зарядно-выпрямительных устройств (ЗВУ) применяется маркировка в виде PBI X1/X2 X3, где:

X1 – напряжение на выходе, номинальное [В]
X2 – ток на выходе, номинальный [А]
X3 – исполнение в корпусе, стационарное:

CS – компактный шкаф, напольной установки
CW – компактный шкаф, навесной
MS – шкаф напольный

Примеры записи: PBI 220/150 MS; PBI 110/25 CW; PBI 220/32 MS

Назначение:

ЗВУ предназначено для:

приёма электрической энергии переменного тока из распределительной сети и преобразования её в электрическую энергию постоянного тока
непрерывного заряда / подзаряда и контроля состояния подключённой аккумуляторной батареи
распределения электрической энергии по цепям постоянного тока
питания цепей оперативного постоянного тока, либо других потребителей постоянного тока (цепей управления, защиты, автоматики, сигнализации, телемеханики, коммутационных аппаратов, высоковольтных выключателей, аварийного освещения), в том числе параллельно с аналогичным зарядно-выпрямительным устройством – на объединённую систему шин

Область применения:

ЗВУ адаптировано для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на генерирующих электростанциях, в т.ч. АЭС, трансформаторных подстанциях уровней напряжения 6…500 кВ, распределительных пунктах, компрессорных станциях магистральных трубопроводов, объектах малой энергетики в добывающих и обрабатывающих промышленных предприятиях различных отраслей, в транспортной инфраструктуре. ЗВУ может использоваться как автономно, в качестве стабилизированного выпрямителя, так и в составе статических систем бесперебойного электроснабжения в качестве источника постоянного тока для питания потребителей и заряда / подзаряда аккумуляторной батареи.

Технология:

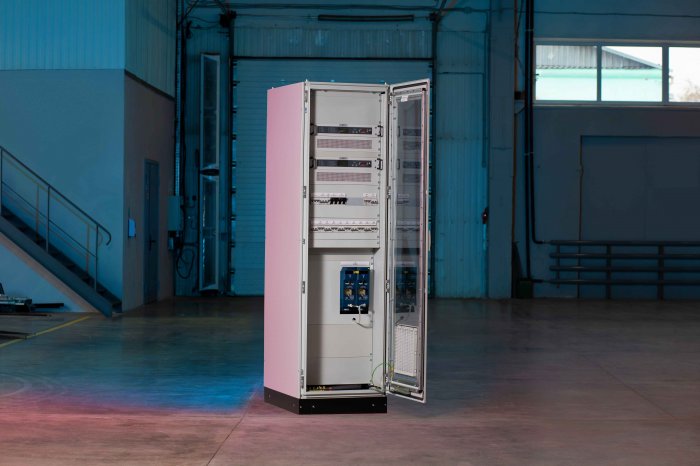

ЗВУ является функционально законченным устройством, построенным на базе высокочастотных транзисторных преобразователей напряжения (Преобразователь), выполненных по технологии IGBT с микропроцессорным контролем и управлением (контроллер DSP), в шкафу промышленного исполнения:

для напольного либо навесного монтажа
с односторонним либо двухсторонним доступом для обслуживания
с модульным либо распределённым монтажом компонентов в шкафу

Отличительные особенности:

ЗВУ характеризуется:

гальванической изоляцией вход (AC) / выход (DC), реализованной на малогабаритных высокочастотных трансформаторах Преобразователя
высоким импедансом полюсов постоянного тока относительно «земли» электроустановки
высоким воздействием на питающую сеть (THDI)
высоким коэффициентом мощности по входу (PF)
высокой стабильностью выходного напряжения и тока (в режиме ограничения тока заряда)
низкими пульсациями выходного напряжения и тока
наличием фильтров электромагнитных помех (EMI)
высокой удельной мощностью по отношению к массогабаритным характеристикам
удобством эксплуатации и обслуживания
интуитивно понятной русскоязычной системой управления

Режимы работы:

ЗВУ может работать в режимах:

выпрямитель (работа без аккумуляторной батареи)
буферный заряд (альтернативная формулировка: поддерживающий)
ускоренный заряд (альтернативная формулировка: автоматический)
выравнивающий заряд (альтернативная формулировка: ручной)
работа без нагрузки (только заряд аккумуляторной батареи)

Возможности работы с аккумуляторными батареями:

ЗВУ обеспечивает корректную работу с различными типами аккумуляторных батарей, осуществляя бережный заряд в соответствии с требованиями, обусловленными производителем аккумуляторов.
Типы аккумуляторов, совместимых с ЗВУ:

свинцово-кислотные классические, со свободным электролитом (OPzS, OP, OPC, OGi, GroE и подобные)
свинцово-кислотные, герметичные – VRLA AGM (PowerSafe V/SBS, FIT, ШТАРК АГН и подобные)
свинцово-кислотные, герметичные – VRLA GEL (OPzV, ШТАРК АГНГ/АГТ и подобные)
щелочные никель-кадмиевые
Li-Ion / “литиевые”, любого типа (LiFePO4, LiMn2O4, NCA, LTO и подобные), с условием наличия активной BMS (Master)

Функциональные возможности:

ЗВУ обеспечивает:

автоматическое включение при подаче питания от сети – первичное либо после работы от аккумуляторной батареи, с сохранением всех ранее установленных параметров работы
параллельную работу по выходу без применения развязывающих диодов – только для однотипных ЗВУ
равномерное распределение токов между ЗВУ – не во всех конфигурациях параллельной работы
алгоритм заряда аккумуляторной батареи – IUU, в соответствии с рекомендациями Eurobat
температурную компенсацию напряжения буферного заряда аккумуляторной батареи
измерение тока аккумуляторной батареи во внешних цепях – выносной датчик для установки в щитах
ограничение тока заряда аккумуляторной батареи
контроль сопротивления изоляции полюсов относительно «земли» электроустановки – отключаемый
контроль целостности цепи аккумуляторной батареи
измерения* и индикацию значений параметров в цифровом виде на жидкокристаллическом дисплее (LCD):

- напряжение на выходе
- ток на выходе
- ток аккумуляторной батареи
- температура аккумуляторной батареи
- сопротивление изоляции полюса “+” (отключаемый)
- сопротивление изоляции полюса “–” (отключаемый)

контроль и сигнализацию отклонений измеряемых параметров от допустимых значений
светодиодную индикацию состояний и событий
индикацию в текстовом виде на жидкокристаллическом дисплее (LCD):

- режима работы
- меню Пользователя, с возможностью просмотра и изменения настроек
- текущих и архивных состояний и событий

периодическое сохранение измерений и состояний в архивный буфер
сохранение событий и изменений состояния в буфер событий
копирование буферов на переносной носитель информации USB-flash
передачу данных (ТИ, ПС, ТС, АС и т.п.) во внешнюю АСУ по встроенному коммуникационному интерфейсу RS485 (Slave)
передачу данных во внешнюю АСУ по встроенным протоколам: MODBUS RTU, IEC870-5-103

*) – индикаторы, не являются сертифицированными средствами измерения

Защиты:

ЗВУ оснащено следующими видами защит:

от импульсных перенапряжений на вводе питания от сети – УЗИП
от отклонения от нормы напряжения на вводе питания от сети – электронная, отключением Преобразователя от сети
от повышенного напряжения на выходе – электронная, блокировкой Преобразователя
от перегрева силовых компонентов Преобразователя – электронная, блокировкой Преобразователя
от коротких замыканий и перегрузок на выходе / в нагрузке – электронная, ограничением тока на выходе до номинального уровня**
от внутренних коротких замыканий – аппаратами защиты

ЗВУ оснащено входами для внешней блокировки:

ускоренного / выравнивающего заряда – при неработающей вентиляции помещения аккумуляторной батареи
выпрямителя (Преобразователя) – отключением питания от сети

**) – ток ограничивается за счёт снижения напряжения на выходе. Действует без ограничения по времени – до снятия перегрузки или замыкания

Опции:

В ЗВУ предусмотрено оснащение одной, или несколькими одновременно, из следующих опций:

дополнительное ЗВУ для заряда хвостовых элементов аккумуляторной батареи
противоэлемент (гасящие диоды) для питания чувствительных к повышенному напряжению нагрузок
защита от глубокого разряда аккумуляторной батареи (LVBD)
отключение части нагрузки при работе от аккумуляторной батареи (LVLD)
встроенное измерение тока аккумуляторной батареи – раздельные выходы на потребителей и на аккумуляторную батарею
два ввода питания от сети + АВР
защита от импульсных перенапряжений на выходе
конденсаторный модуль для обеспечения срабатывания защит на отходящих фидерах – для ЗВУ без аккумуляторной батареи
встроенная панель распределения на выходе – аппараты защиты и клеммные присоединения
пофидерный контроль сопротивления изоляции
контроль положения и состояния аппаратов защиты и коммутации
конвертер для передачи данных во внешнюю АСУ по коммуникационному интерфейсу Ethernet
конвертер для передачи данных по протоколу, требуемому проектом присоединения к внешней АСУ
сертифицированные средства измерений электрических параметров: аналоговые, цифровые, в т.ч. с передачей данных в АСУ

Сигнализация светодиодная:

ЗВУ оснащено светодиодными индикаторами на консоли (панели управления):

Сигнализация релейная:

ЗВУ оснащено выходами типа «сухие контакты» на клеммы в поле присоединений:

Общая тревога 1
Общая тревога 2 (конфигурируемая Пользователем)
Нет питания
Высокое напряжение на выходе
Низкое напряжение на выходе
Разрыв в цепи аккумуляторной батареи
Тревога 8 (конфигурируемая Пользователем)

Конфигурируемым тревогам можно назначить срабатывание по следующим событиям:

Низкое напряжение на выходе
Высокое напряжение на выходе
Глубокий разряд аккумуляторной батареи
Авария питания
Нет питания
Разрыв в цепи аккумуляторной батареи
Повреждение датчика температуры батареи
Сопротивление изоляции полюса «+»: тревога
Сопротивление изоляции полюса «–»: тревога
Сопротивление изоляции полюса «+»: предупреждение
Сопротивление изоляции полюса «–»: предупреждение
Повреждение измерителя сопротивления изоляции
Помехи измерения сопротивления изоляции
Высокая температура аккумуляторной батареи
Низкая температура аккумуляторной батареи
Высокая температура выпрямителя (обобщённая по нескольким параметрам)
Авария (внутренняя)
Перегрев
Перегрузка
Включён автоматический (ускоренный) заряд
Включён ручной (выравнивающий) заряд
Нет параллельной коммуникации (между ЗВУ)
Аварийное отключение аппарата защиты (обобщённый сигнал)
Работа от аккумуляторной батареи
Нет заряда аккумуляторной батареи
