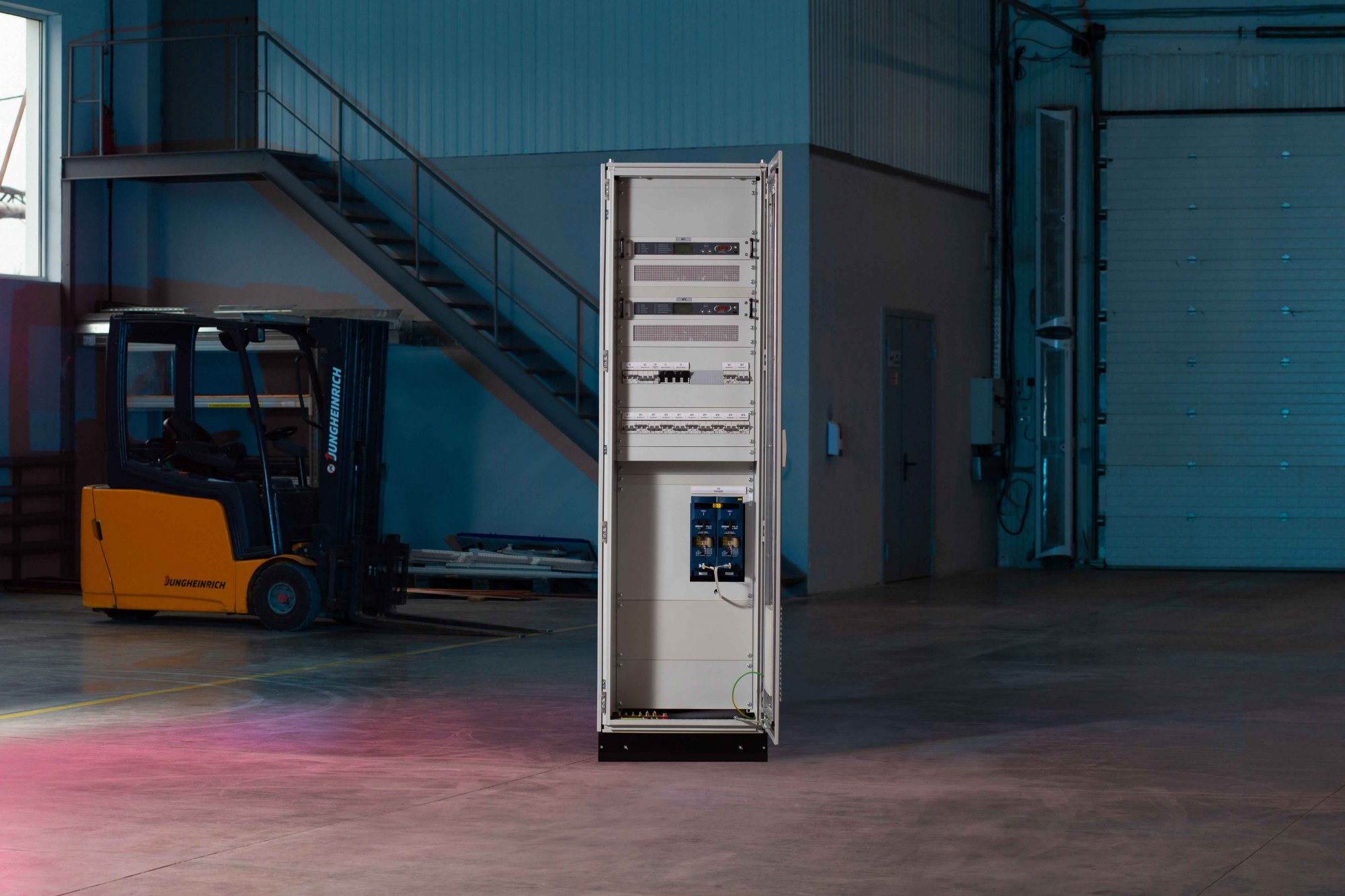

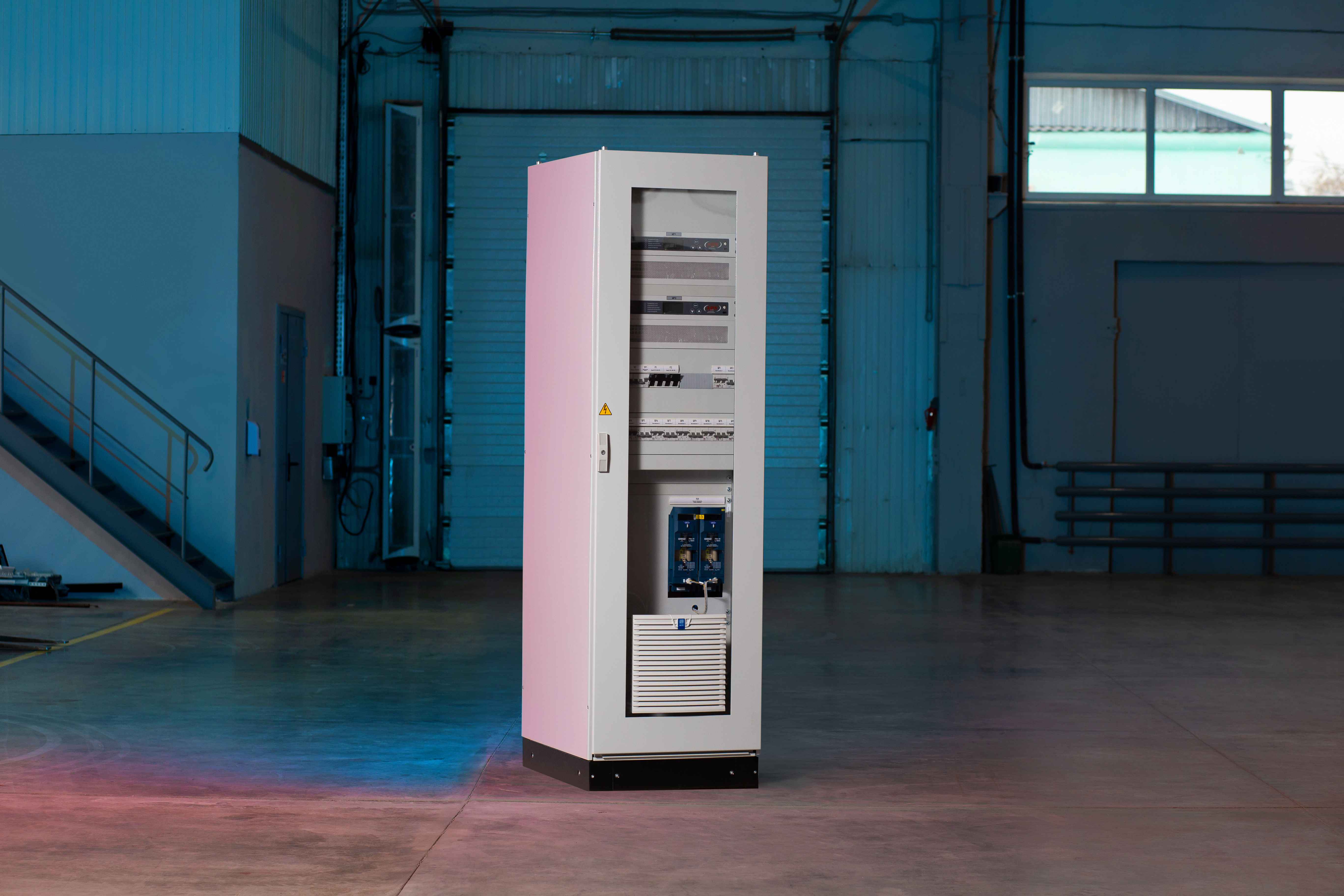

Описание
Подробное общее описание функционала транзисторных ЗВУ приведено в разделе Транзисторные ЗВУ.
Условия эксплуатации:
Отличительные особенности:
ЗВУ с принудительным охлаждением характеризуется:
- наличием вращающихся частей – вентиляторов охлаждения радиаторов силовой части. В зависимости от нагрузки выполняется автоматическое, трёхступенчатое переключение скорости вращения вентиляторов
- тремя скоростями работы вентиляторов, в зависимости от нагрузки – автоматическое переключение
- возможностью модульного исполнения, с резервированием 2N или N+1 (2, 3, …)
- масштабируемостью – возможность добавления модулей в существующий конструктив (должно быть предусмотрено при изготовлении)
- различными комбинациями параллельной работы ЗВУ
Ограничения по конфигурации:
Доступны для изготовления не все соотношения из заявленных характеристик: напряжение на входе / напряжение на выходе / ток на выходе / габаритные размеры. Возможность изготовления конкретной конфигурации ЗВУ должна определяться по запросу.Компоненты:
Исполнения ЗВУ в конструктиве типа MS предусмотрены к изготовлению из независимых либо управляемых модулей, информация о которых приведена в разделе Модули преобразователей AC/DC.
Электрические характеристики:
| Номинальное напряжение на входе, В |
220 / 230 - однофазное, либо 3 x 380/400**** |
| Допустимое отклонение напряжения на входе, % |
от -15 до +15 - для 220 В и 3 х 380 В от -15 до +10 - для 230 В и 3 х 400 В |
| Частота напряжения на входе, ГЦ | 50 |
| Допустимое отклонение частоты напряжения на входе, % | ±10 |
| Номинальное напряжение на выходе, В | 24 /48 /60 /110 /220 /400 |
| Допустимое отклонение напряжения на выходе*, % | ± 1 |
| Пульсация напряжения на выходе***, не более, % | ± 1 |
| Номинальный ток на выходе, А | от 10 до 1500 |
| Перегрузочная способность, А | 1,1×Iном в течение 3 с |
| Диапазон температурной компенсации напряжения буферного заряда, °C | от -10 до +50 |
| Допустимое значение коэффициента температурной компенсации, мВ/°С/элемент | от 0 до 10 |
| Допустимое отклонение тока на выходе**, % | ±1 |
| Пульсации тока на выходе **, не более, % | ±1 |
| Характеристика заряда аккумуляторной батареи | IUU |
| Диапазон регулирования напряжения буферного заряда, В/элемент | от 2,20 до 2,40 |
| Диапазон регулирования напряжения ускоренного заряда, В/элемент | от 2,20 до 2,70 |
| Коэффициент полезного действия, не менее, % | > 92 |
* буферный заряд - регулятор напряжения
** режим ограничения тока заряда аккумуляторной батареи - регулятор тока
*** при резистивной нагрузке
****возможность изготовления с иными напряжениями на входе (127 В / 3 х 220 В, 400 В / 3 х 690 В и т.п.) должна определяться по запросу

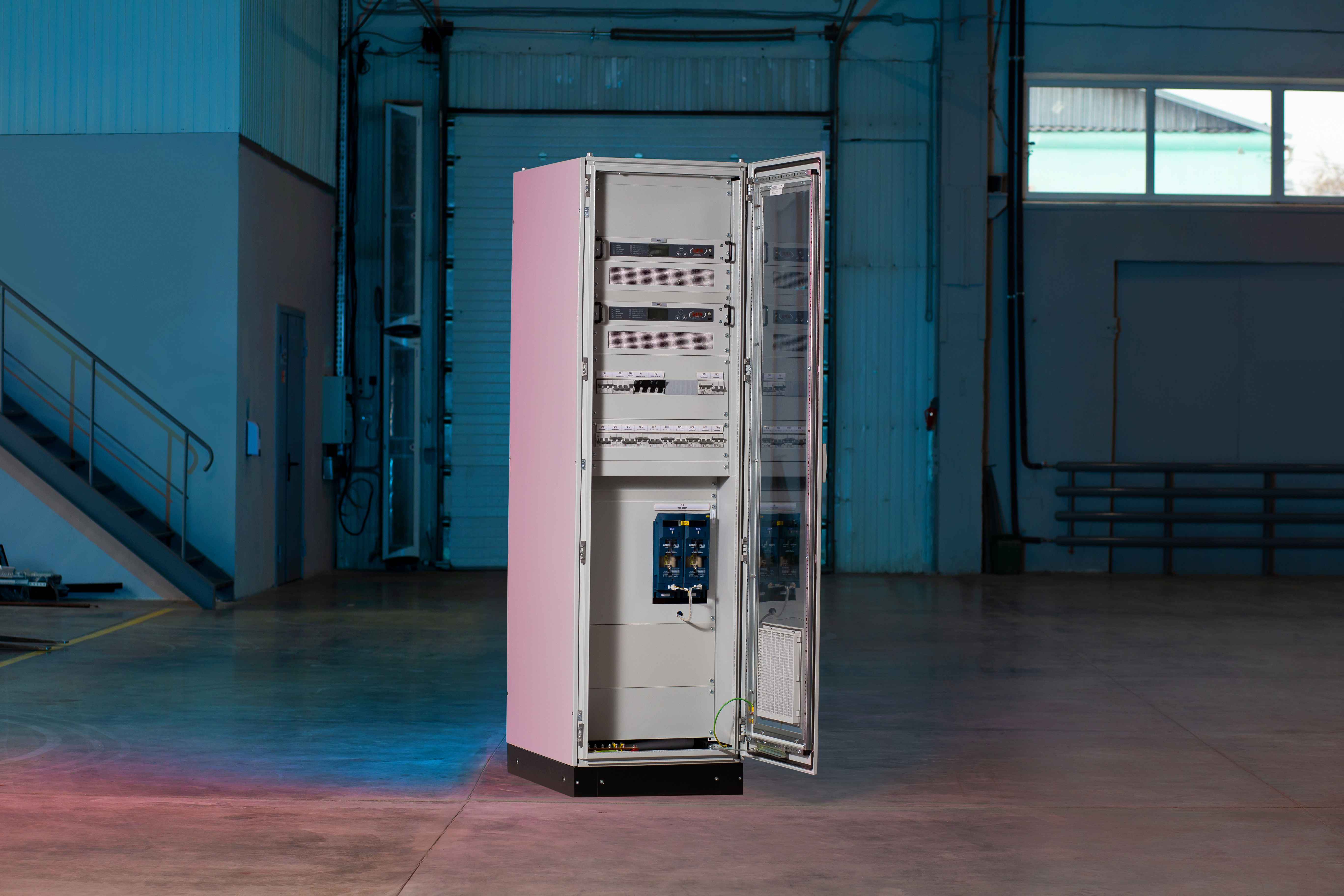

Конструкция:
Общие характеристики:| Исполнение корпуса | напольный (MS, CS) |
| навесной (CW) | |
| Цвет | RAL 7035 – стандартно / любой классический RAL – по запросу |
| Ввод присоединений | снизу, сверху |
| Степень защиты IP | 20 … 54 |
| Сейсмостойкость по шкале MSK-64 | 6 баллов |
| Сейсмостойкость, только для исполнения MS по шкале MSK-64 | от 6 до 9 баллов |
| Высота цоколя, для исполнения MS, мм | 100 / 200 |
|
Габаритные размеры номинальные (ШхГхВ)*, исполнение MS, мм Соответствие корпусов номинальным токам *, А |
600...3000 x 600...800 x 1600...2000 10...1500 |
|
Габаритные размеры номинальные (ШхГхВ)*, исполнение CS4, мм Соответствие корпусов номинальным токам *, А |
400 x 255 x 1200 10...100 |
|
Габаритные размеры номинальные (ШхГхВ)*, исполнение CS6, мм Соответствие корпусов номинальным токам *, А |
500 x 250 x 1400 10...100 |
|
Габаритные размеры номинальные (ШхГхВ)*, исполнение CW4, мм Соответствие корпусов номинальным токам *, А |
400 x 255 x 600 10...100 |
| Габаритные размеры номинальные (ШхГхВ)*, исполнение CW6, мм Соответствие корпусов номинальным токам *, А |
500 x 250 x 700 10...100 |
Условия эксплуатации:
| Температура хранения, ºC | от -40 до +55 |
| Температура эксплуатации, ºC | от 0 до +40 |
| Влажность (при отсутствии конденсации), % | до 80 при +25°C |
| Максимальная высота работы над уровнем моря, м | 1000 |
*соответствие условное, возможность изготовления конкретной конфигурации ЗВУ по соотношению: напряжение на входе / напряжение на выходе / ток на выходе / габаритные размеры, должна определяться по запросу.
