Обозначение:
Для Низковольтных комплектных устройств (НКУ) постоянного тока применяется маркировка в виде ЩПТ-АПС X1. Х2-Х3-Х4-Х5, где:X1 – ток сборных шин, номинальный
X2 – напряжение сборных шин, номинальное
X3 – тип защитных устройств (1-предохранители, 2-автоматические выключатели, 3-смешанный, Х-отсутствует)
X4 – степень защиты IP по ГОСТ 14254
Х5 – вид климатического исполнения по ГОСТ 15150
Назначение:
Низковольтные комплектные устройства постоянного тока входят в состав систем оперативного постоянного тока (СОПТ).К НКУ постоянного тока относится щит постоянного тока (ЩПТ).

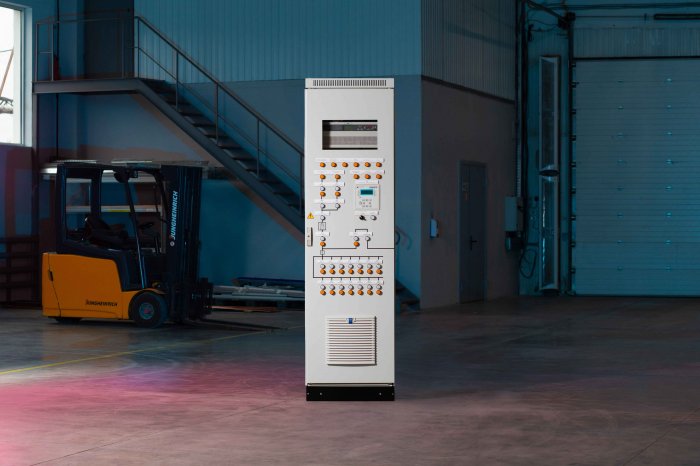

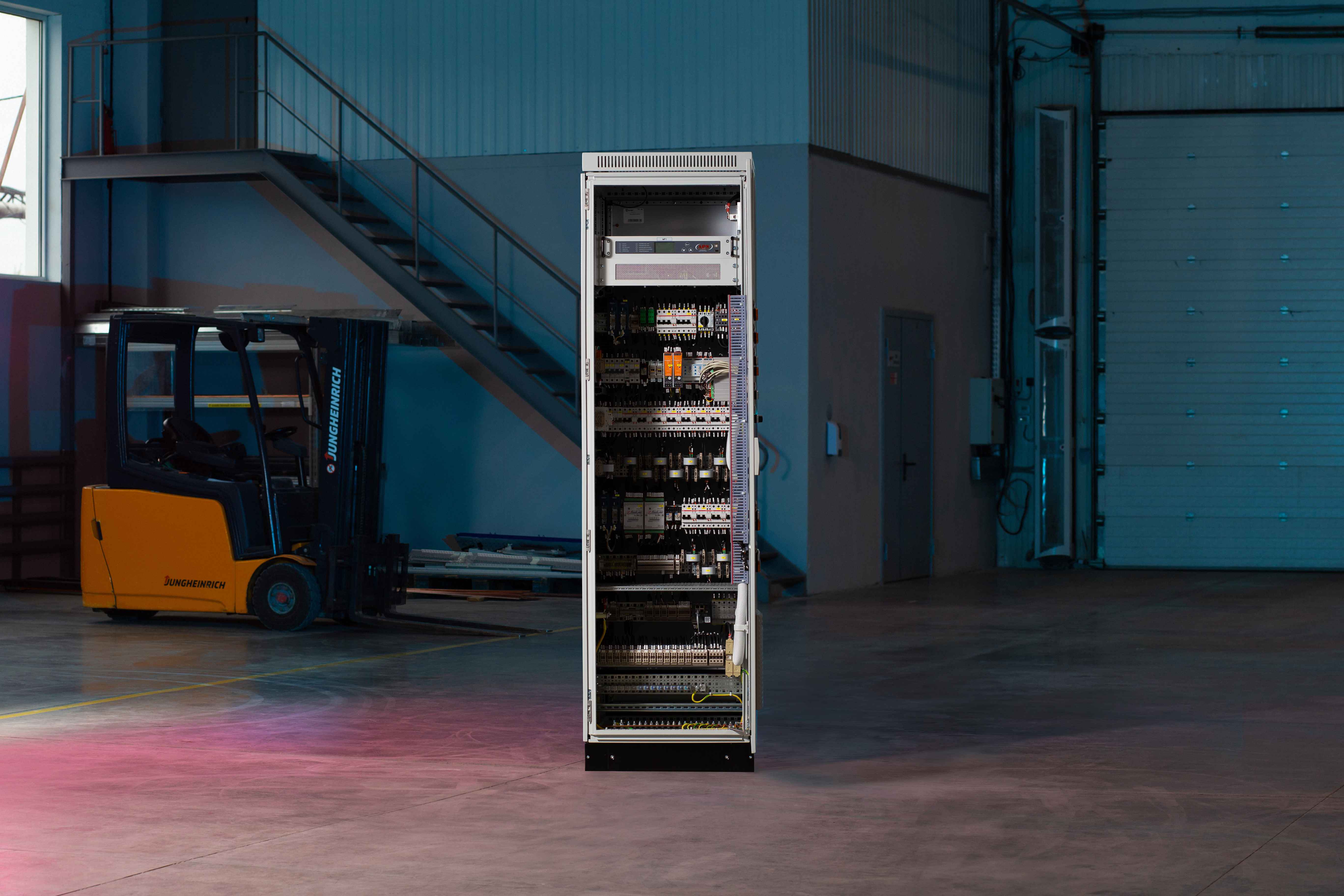

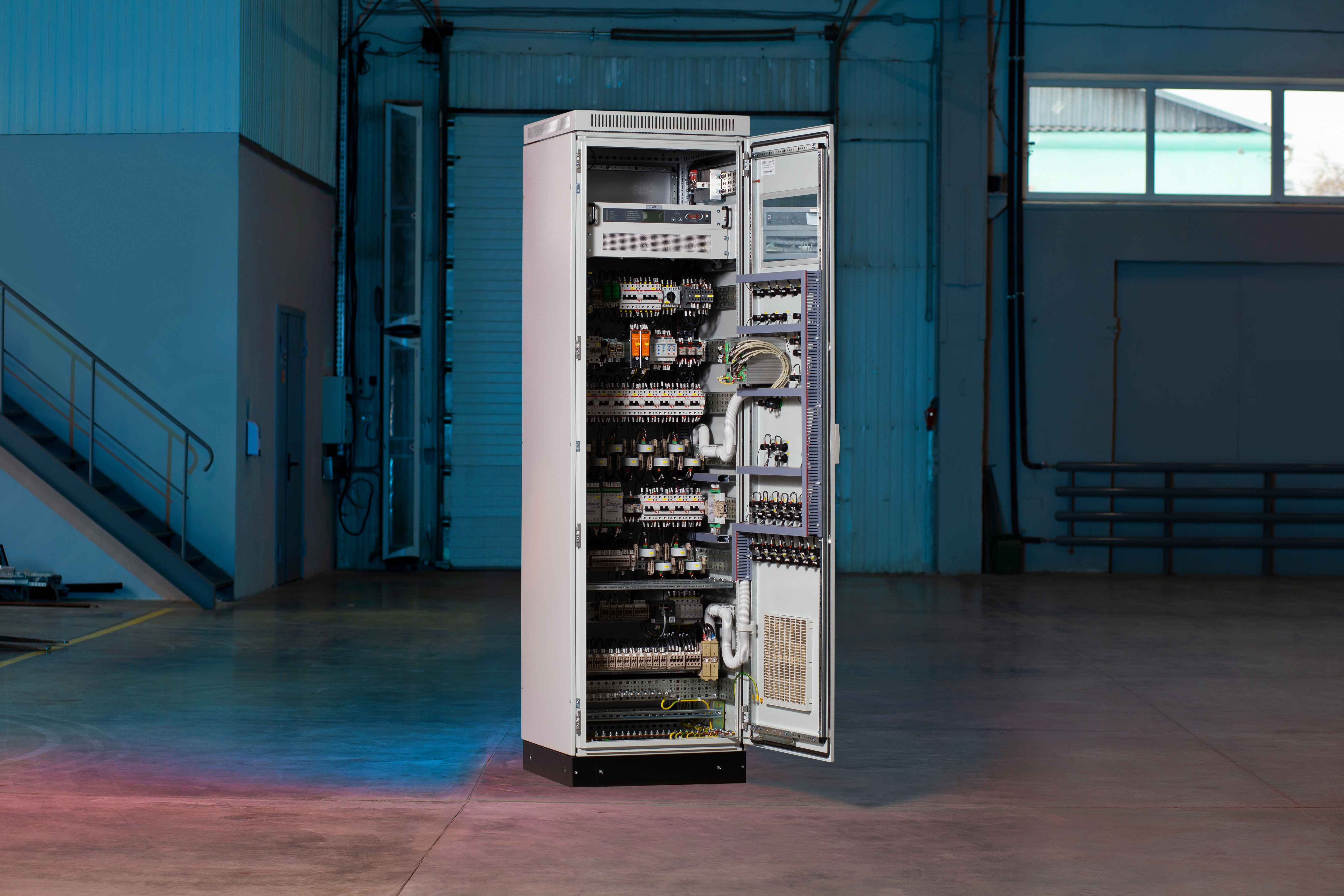

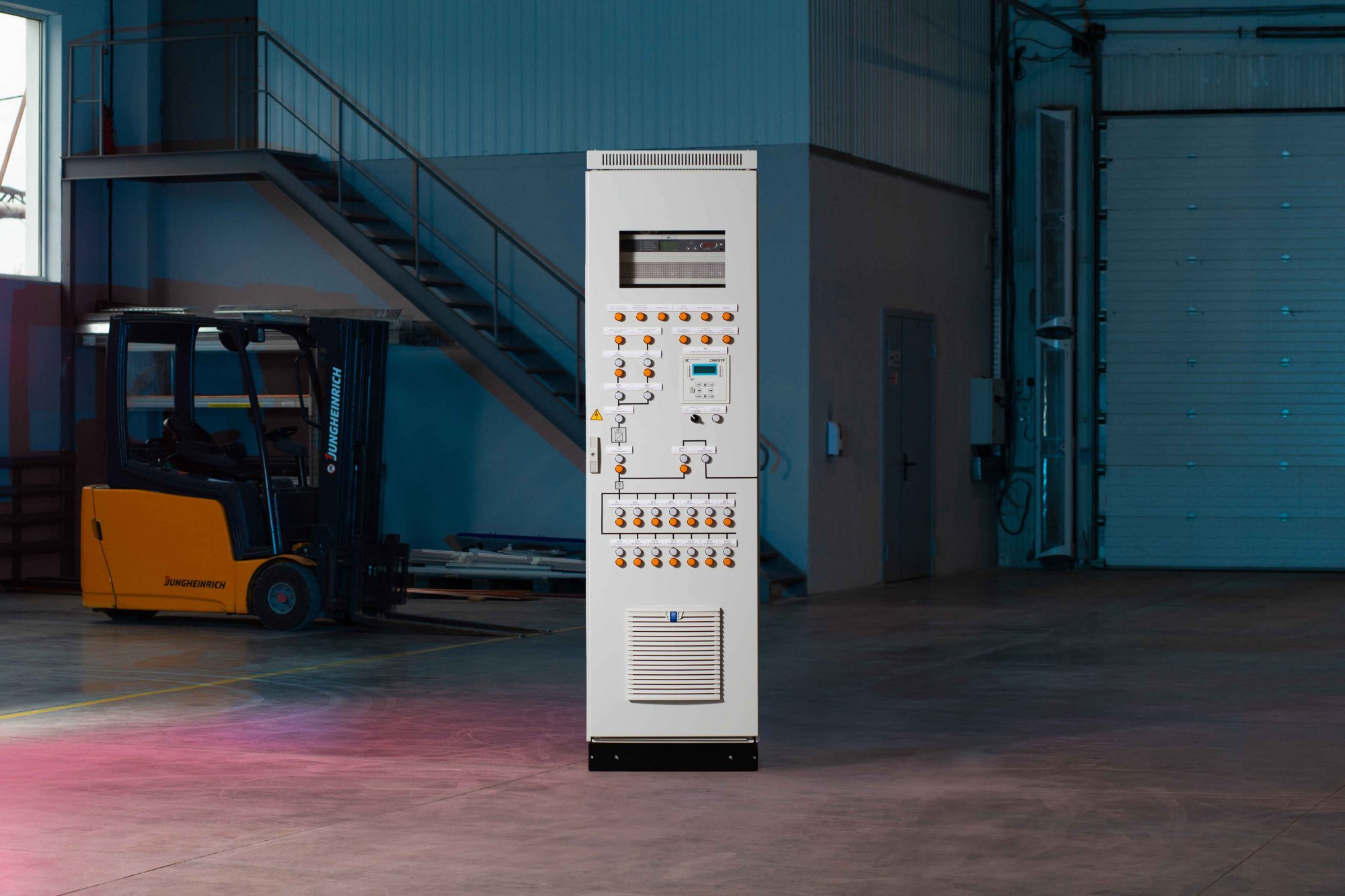

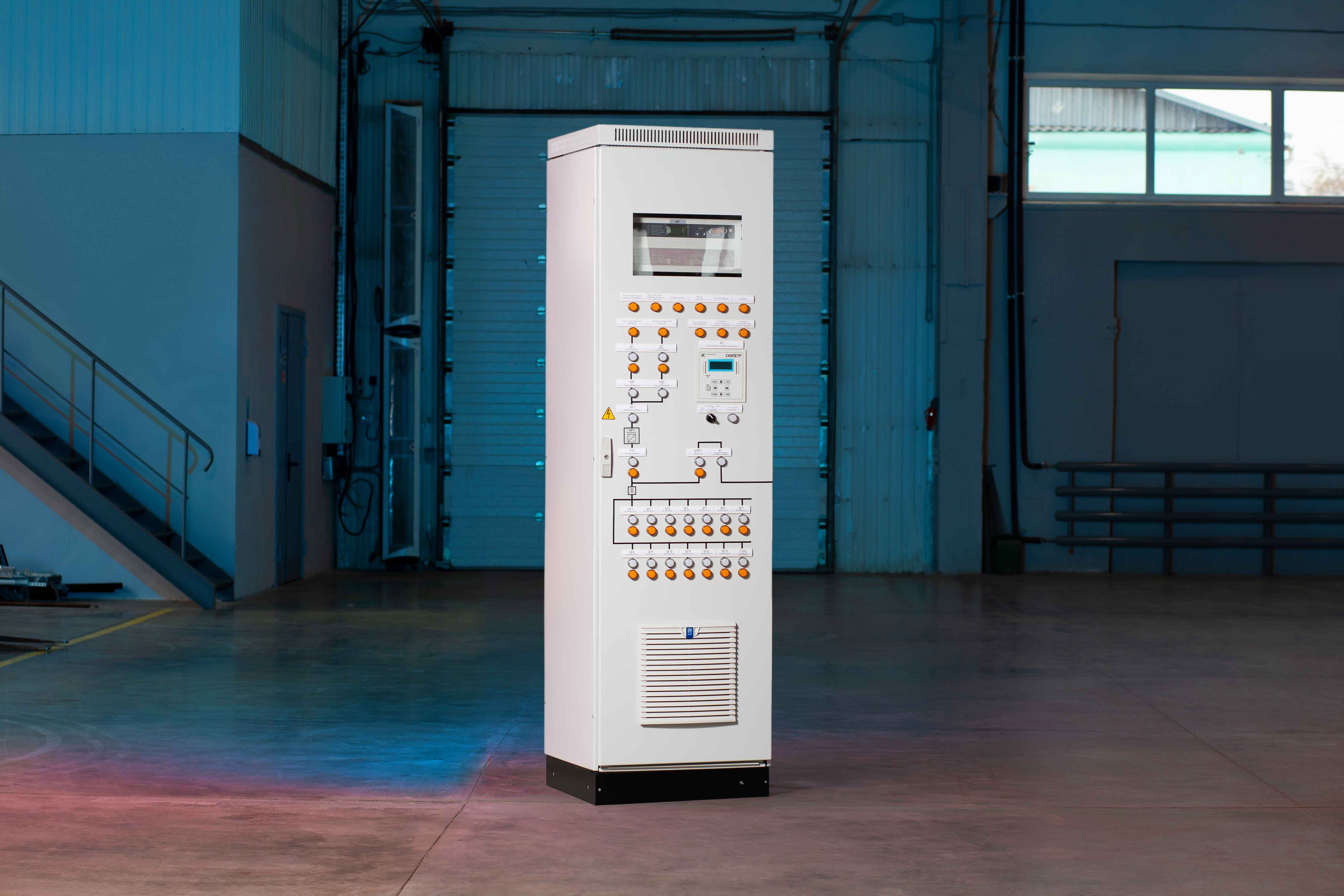

ЩПТ представляет собой НКУ, состоящее из нескольких шкафов (панелей), объединенных в единое конструктивное решение, а все электрические элементы шкафов объединены между собой согласно электрической схеме. ЩПТ используется для приема электрической энергии от источников постоянного тока (аккумуляторная батарея и зарядно-выпрямительные устройства) и передачи её потребителям СОПТ.
ЩПТ могут подразделяться на:
- шкафы распределения оперативного постоянного тока (ШРОТ)
- шкафы с аккумуляторными батареями (ШАБ)
- шкафы оперативного тока (ШОТ)
ШАБ представляет собой НКУ, состоящее из одного шкафа (панели) с установленными внутри аккумуляторами и защитно-коммутационной аппаратурой, объединенными между собой согласно электрической схеме. ШАБ используется в качестве стеллажа для аккумуляторной батареи (АБ) с ограниченным доступом для персонала с целью минимизации случайного прикосновения к токоведущим частям.
ШОТ представляет собой НКУ, состоящее из одного или более шкафов (панелей) с установленными внутри модулями преобразователей AC/DC, АБ, аппаратами распределения, аппаратурой сигнализации, измерения и мониторинга параметров. Другими словами, ШОТ – это компактная система оперативного постоянного тока, объединенная в единый конструктив.
Область применения:
НКУ постоянного тока адаптированы для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на генерирующих электростанциях, в т.ч. АЭС, трансформаторных подстанциях уровней напряжения 6…500 кВ, распределительных пунктах, компрессорных станциях магистральных трубопроводов, объектах малой энергетики в добывающих и обрабатывающих промышленных предприятиях различных отраслей.Отличительные особенности:
НКУ постоянного тока характеризуется:
- изготовлением по индивидуальным требованиям заказчика
- использованием максимального количества комплектующих российского производства
- гибкостью к построению схемы с возможностью использования комплектующих различных производителей
- обеспечением степени секционирования вплоть до 4b
- минимальной пожарной нагрузкой за счет применения проводников с оболочкой «нг-LS»
- повышением надёжности энергообъекта за счёт применения систем контроля изоляции с «Т-образным» мостом
- высокой степенью автоматизации, в том числе для применения на «цифровых» подстанциях с локальным протоколом МЭК 61850
- возможностью применения регистратора аварийных событий с предоставлением сертификата на протокол МЭК 61850
Функциональные возможности:
НКУ постоянного тока обеспечивает:
- безопасность персонала эксплуатирующей организации
- защиту силовых цепей потребителей НКУ
- защиту от перенапряжений на шинах секций распределения
- защиту вторичных цепей собственных нужд НКУ
- контроль положения и состояния аппаратов защиты и коммутации
- контроль и сигнализацию отклонений измеряемых параметров от допустимых значений
- светодиодную индикацию состояний и событий
- постоянный контроль сопротивления изоляции сети постоянного тока
- мониторинг и передача информации на «верхний» уровень АСУ ТП объекта о состоянии элементов НКУ
Опции:
Для НКУ постоянного тока могут быть предусмотрены следующие опции:
- возможность установки зарядно-выпрямительных устройств (ЗВУ)
- возможность установки модулей преобразователей DC/DC инвертирующих, с гальванической развязкой (для питания цепей оперативной блокировки)
- возможность установки модулей преобразователей DC/DC повышающих (для целей стабилизации напряжения на шинах потребителей во время аварийного режима)
- возможность установки модулей преобразователей DC/AC (для питания цепей аварийного освещения)
- защита от глубокого разряда аккумуляторной батареи (LVBD)
- сертифицированные средства измерений электрических параметров: аналоговые, цифровые, в т.ч. с передачей данных в АСУ
- система обогрева шкафов
- освещение шкафов
- концевые выключатели закрытого положения дверей
- система поэлементного контроля аккумуляторов
- пофидерный контроль изоляции
- система мониторинга и отображения информации на жидкокристаллическом дисплее (LCD) с различными выходными протоколами обмена данными с «верхним» уровнем АСУ ТП
- регистратор аварийных событий с синхронизацией времени от внешнего сервера или по GPS, с выходным сертифицированным протоколом МЭК 61850
Электрические характеристики:
| Номинальное напряжение сборных шин, В | до 440 |
| Допустимое отклонение напряжения, % |
от -15 до +10 или значения по требованию заказчика |
| Номинальный ток сборных шин, А | до 2000 |
| Ток электродинамической стойкости сборных шин, кА | до 66 |
| Кратковременно выдерживаемый ток сборных шин, кА | до 31,5 |
| Номинальное напряжение вспомогательных цепей постоянного тока, В | от 24 до 220 |
| Номинальное напряжение вспомогательных цепей переменного тока, В | от 24 до 400 |
Конструкция:
Общие характеристики:| Исполнение корпуса | напольный |
| навесной | |
| Цвет | RAL 7035 – стандартно / любой классический RAL – по запросу |
| Ввод присоединений | снизу, сверху |
| Степень защиты IP | до IP 55 |
| Сейсмостойкость по шкале MSK-64 | от 6 до 9 баллов |
| Способ обслуживания | одностороннего / двухстороннего |
Условия эксплуатации:
| Климатическое исполнение | УХЛ4, УХЛ3, О4, У3 |
| Максимальная высота работы над уровнем моря, м | 1000 |
