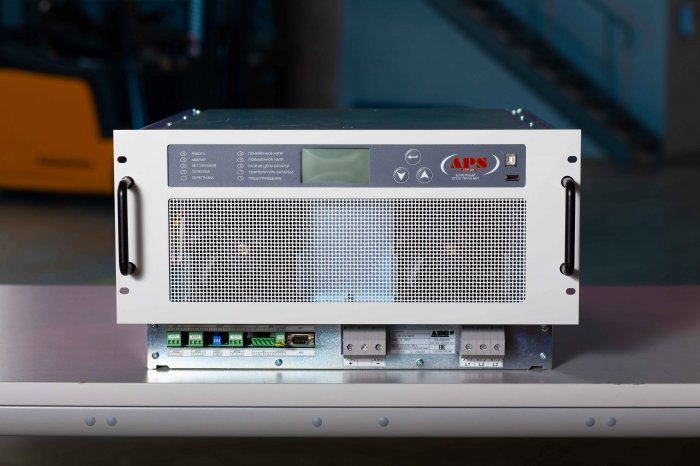

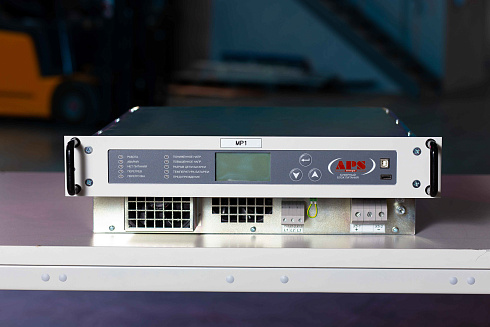

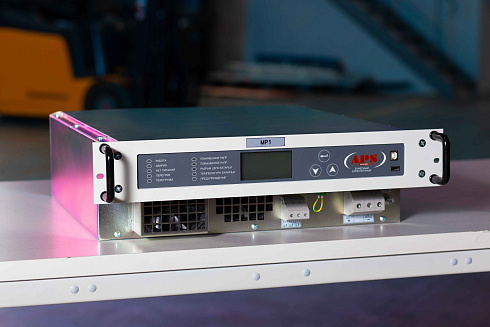

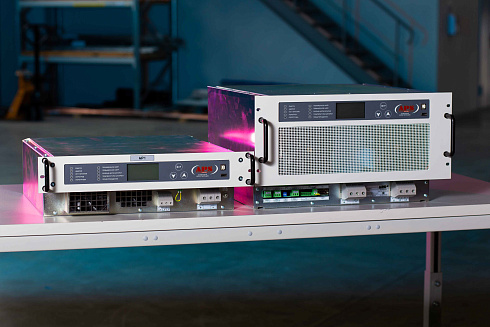

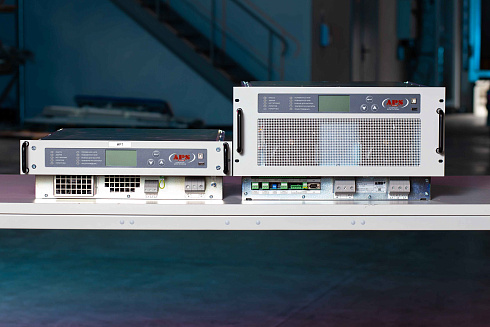

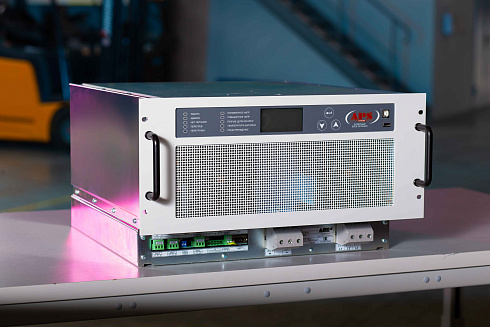

Модули преобразователей AC/DC

Обозначение:

Для модулей преобразователей AC/DC применяется маркировка в виде PBI X1/X2 X3, где:

X1 – напряжение на выходе модуля, номинальное
X2 – ток на выходе модуля, номинальный
X3 – исполнение:

М – модуль стационарный 19”, зависимый
МС – модуль стационарный 19”, автономный
CP – модуль мобильный, автономный

Автономный – модуль с встроенным контроллером и панелью управления (консолью).
Зависимый – модуль для параллельной работы с аналогичными модулями под управлением внешнего контроллера SAN4-15.

Назначение:

автономные модули МС применяются как в качестве одиночных ЗВУ, так и в различных конфигурациях параллельной работы ЗВУ с однотипными модулями. Конфигурации оговариваются по запросу
зависимые модули М применяются для масштабирования при изготовлении ЗВУ с большими выходными токами
мобильные модули исполнения CP предназначены для проведения восстанавливающих зарядов аккумуляторов в процессе длительного хранения на складах, а также для проведения наладки оборудования подстанций в период, когда стационарная СОПТ (в частности, ЗВУ) не введена в действие

Отличительные особенности:

Модули преобразователей AC/DC исполнений М, МС характеризуются:

стандартизованным креплением при размещении в 19” конструктивах ЗВУ или НКУ
удобством выполнения присоединений при размещении в ЗВУ или НКУ – присоединение спереди

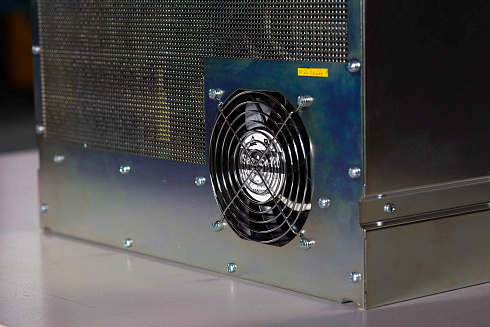

забором охлаждающего воздуха спереди и выбросом сзади
зависимые модули М допускают автономное использование в качестве нерегулируемых стабилизированных выпрямителей
зависимые модули М допускают масштабирование до 15 модулей в параллельной работе – стандартно, более 15 модулей – по запросу
автономные модули МС допускают вынос панели управления на дверь ЗВУ или НКУ

Модули преобразователей AC/DC исполнения СP характеризуются:

мобильным корпусом на колёсах
удобством выполнения присоединений – сзади
боковой продувкой охлаждающего воздуха
наличием “сервисного” исполнения (лабораторного блока питания) – без функции заряда аккумуляторных батарей, с прямым регулированием напряжения на выходе и ограничением тока на выходе

Внешний контроллер SAN4-15 может выполняться как способом распределённого монтажа компонентов в конструктиве ЗВУ производства АПС ЭНЕРГИЯ РУС, так и в виде законченного стационарного модуля 19” – для самостоятельного интегрирования предприятиями-изготовителями НКУ в продукцию собственного производства.

Электрические характеристики:

Номинальное напряжение на входе, В	220 / 230 3 x 380 / 400
Допустимое отклонение напряжения на входе, %	от -15 до +15 - для 220 В и 3 х 380 В от -15 до +10 - для 230 В и 3 х 400 В
Частота напряжения на входе, Гц	50
Допустимое отклонение частоты напряжения на входе, %	±10
Номинальное напряжение на выходе, В	24 /48 /60 /110 /220 /400
Допустимое отклонение напряжения на выходе*, %	± 1
Пульсация напряжения на выходе***, не более, %	± 1
Номинальный ток на выходе, А	от 10 до 350
Перегрузочная способность, А	1,1×I_ном в течение 3 с
Диапазон температурной компенсации напряжения буферного заряда, °C	от -10 до +50
Допустимое значение коэффициента температурной компенсации, мВ/°С/элемент	от 0 до +10
Допустимое отклонение тока на выходе**, %	±1
Пульсации тока на выходе **, %	±1
Характеристика заряда аккумуляторной батареи	IUU
Диапазон регулирования напряжения буферного заряда, В/элемент	от 2,20 до 2,40
Диапазон регулирования напряжения ускоренного заряда, В/элемент	от 2,20 до 2,70
Коэффициент полезного действия, %	> 92

* буферный заряд - регулятор напряжения
** режим ограничения тока заряда аккумуляторной батареи - регулятор тока
*** при резистивной нагрузке

Конструкция:

Общие характеристики:

Исполнение корпуса	для размещения на горизонтальных направляющих
Исполнение корпуса	для крепления передней панели в конструктивы 19"
Цвет	оцинкованный белый
Цвет	передняя панель / фальшпанель RAL 7032
Подключение присоединений	снизу, спереди
Степень защиты IP	20
Сейсмостойкость по шкале MSK-64	от 6 до 9 баллов
Габаритные размеры номинальные (ШхГхВ)* исполнение М4 (4U), мм	482 x 496 x 142
Габаритные размеры номинальные (ШхГхВ)* исполнение М3 (6U), мм	482 х 496 х 267

Условия эксплуатации:

Температура хранения, ºC	от -40 до +55
Температура эксплуатации, ºC	от 0 до +40
Влажность (при отсутствии конденсации), %	до 80 при +25°C
Максимальная высота работы над уровнем моря, м	1000
Корректированный уровень звуковой мощности, не более, дБА	75

* модули не допускают размещение вплотную по вертикали. Под каждым модулем должно быть предусмотрено размещение направляющей для подвода присоединений (проводов)
** для исполнений выше 6 баллов предусмотрена установка креплений в задней части модуля, фиксирующих модуль к направляющим

Исполнения в зависимости от электрических характеристик:
Стандартный ряд соотношений *: напряжение на выходе / ток на выходе

Номинальное напряжение на входе, трёхфазное 380 / 400 В	Номинальное напряжение на входе, однофазное 220 / 230 В
Исполнение корпуса модуля M4 (4U)
24/25, 24/50, 24/75, 24/100, 24/200, 24/250, 24/300, 24/350 48/25, 48/30, 48/50, 48/75, 48/100, 48/125, 48/150 60/25, 60/30, 60/50, 60/75, 60/100 110/10, 110/20,110/25, 110/30, 110/40, 110/50, 110/60, 110/75, 110/80, 110/100 220/10, 220/20, 220/25, 220/30, 220/40, 220/50 400/25	24/30, 24/50, 24/100 48/25, 48/30, 48/50 60/25, 60/30, 60/50 110/10, 110/20, 110/25, 110/30 220/10, 220/20, 220/25
Исполнение корпуса модуля M3 (6U)
220/60, 220/75, 220/80, 220/100 400/50, 400/60	24/200, 24/250 48/75, 48/100 60/75, 60/100 110/50
