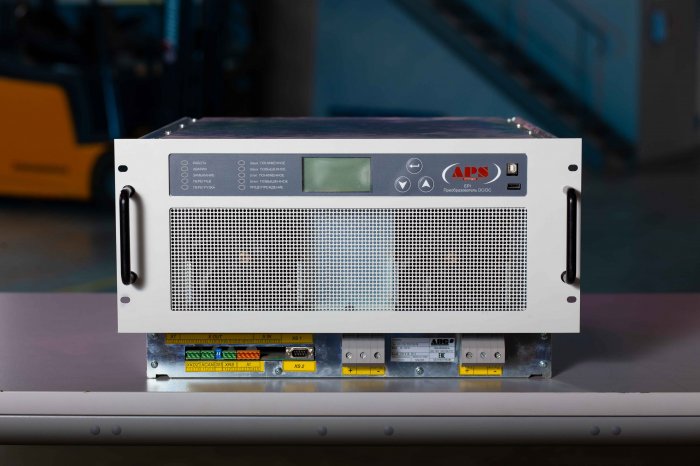

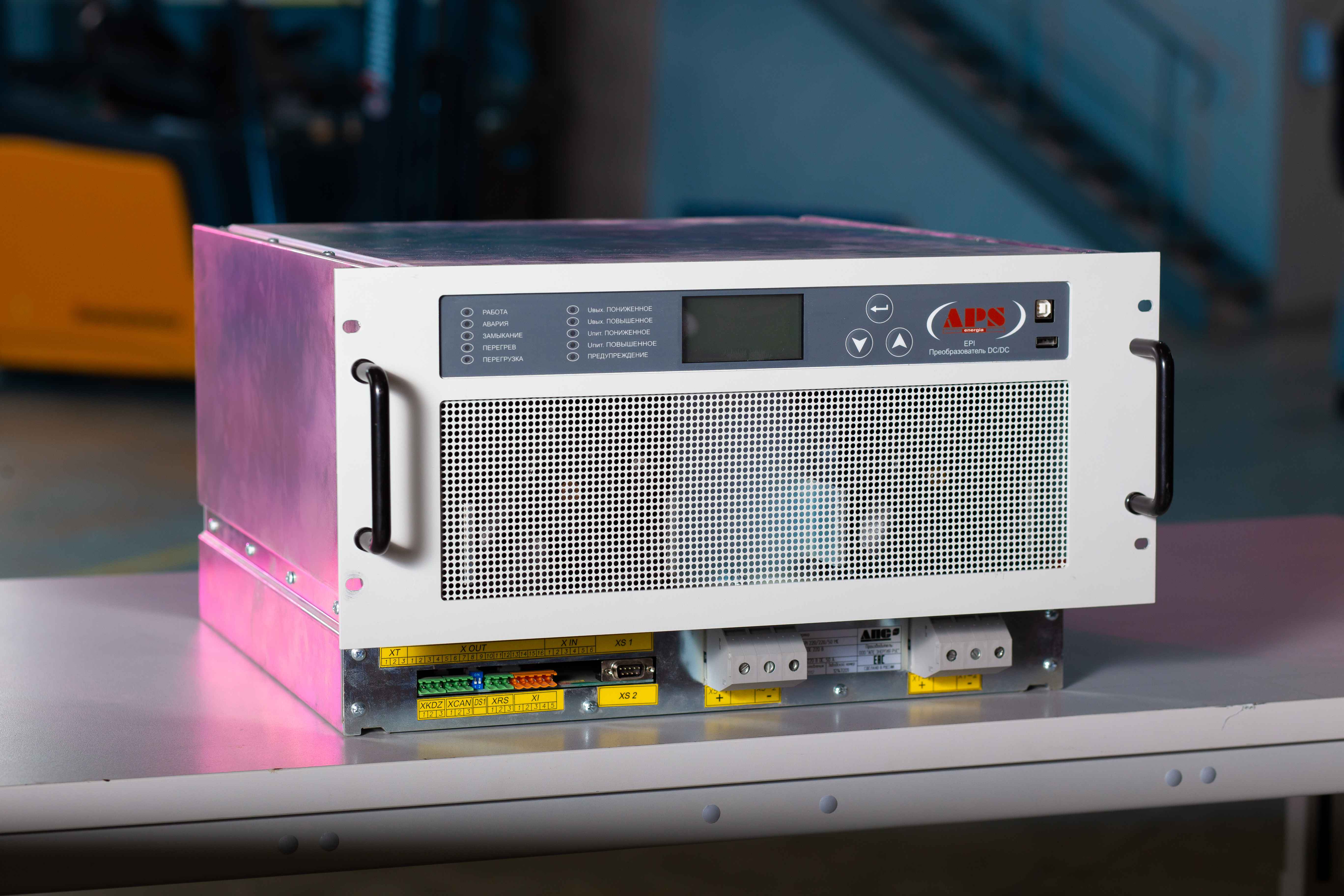

Модули преобразователей DC/DC применяются АПС ЭНЕРГИЯ РУС при изготовлении стабилизаторов постоянного тока, систем оперативного постоянного тока (СОПТ), систем бесперебойного питания (СБП). Автономные модули стабилизаторов постоянного тока предлагаются предприятиям-изготовителям к применению при проектировании и изготовлении НКУ для систем постоянного тока. По технологическим характеристикам модули преобразователей DC/DC относятся к транзисторным преобразователям с принудительным воздушным охлаждением. Подробное общее описание функционала стабилизаторов постоянного тока, относящееся в том числе и к модулям преобразователей DC/DC, приведено в разделе Стабилизаторы постоянного тока.
Обозначение:
Для модулей преобразователей DC/DC применяется система обозначений, общая для стабилизаторов постоянного тока - с исполнением в корпусах М или MC. Автономный – модуль (МС) с встроенным контроллером и панелью управления (консолью). Зависимый – модуль (М) для параллельной работы с аналогичными модулями под управлением внешнего контроллера SAN4-15E.
Назначение:
Автономные модули МС применяются как в качестве одиночных стабилизаторов постоянного тока, так и в различных конфигурациях параллельной работы с однотипными модулями. Конфигурации оговариваются по запросу.
Зависимые модули М применяются для масштабирования при изготовлении стабилизаторов с большими выходными токами.
Отличительные особенности:
Модули преобразователей DC/DC исполнений М, МС характеризуются:- стандартизованным креплением при размещении в 19” конструктивах НКУ
-
-
удобством выполнения присоединений при размещении в НКУ – присоединение спереди
-
забором охлаждающего воздуха спереди и выбросом сзади
-
зависимые модули М допускают масштабирование до 15 модулей в параллельной работе – стандартно, более 15 модулей – по запросу
-
автономные модули МС допускают вынос панели управления на дверь ЗВУ или НКУ
Внешний контроллер SAN4-15E может выполняться как способом распределённого монтажа компонентов в конструктиве стабилизатора постоянного тока производства АПС ЭНЕРГИЯ РУС, так и в виде законченного стационарного модуля 19” – для самостоятельного интегрирования предприятиями-изготовителями НКУ в продукцию собственного производства.
Ограничения на применение:
Стабилизаторы постоянного тока повышающие в виде автономных модулей не поставляются. Доступны для заказа только законченные изделия шкафного типа: стабилизаторы постоянного тока повышающие.
Электрические характеристики:
| Номинальное напряжение на входе, DC, В | 110 / 220 |
| Допустимое отклонение напряжения на входе, % | от -15 до +40 |
| Номинальное напряжение на выходе, DC, В | 24 /48 /60 /110 /220 |
| Допустимое отклонение напряжения на выходе, % | ± 1 |
| Пульсация напряжения на выходе*, не более, % | ± 1 |
| Номинальный ток на выходе, А | от 10 до 100 |
| Перегрузочная способность, А | 1,5×Iном в течение 3 с |
| Диапазон регулирования напряжения на выходе*, не более % |
± 15 для стабилизаторов 24В ± 20 для остальных |
| Коэффициент полезного действия, % | > 92 |
* при резистивной нагрузке
Конструкция
Общие характеристики:| Цвет | оцинкованный белый |
| Цвет передняя панель / фальшпанель | RAL 7032 |
| Подключение присоединений | снизу, спереди |
| Степень защиты IP | 20 |
| Сейсмостойкость по шкале MSK-64 | от 6 до 9 баллов** |
| Габаритные размеры номинальные (ШхГхВ)* исполнение М4 (4U), мм | 482 x 496 x 142 |
| Габаритные размеры номинальные (ШхГхВ)* исполнение М3 (6U), мм | 482 х 496 х 267 |
| Исполнение корпуса |
для размещения на горизонтальных направляющих для крепления передней панели в конструктивы 19” |
Условия эксплуатации:
| Температура хранения, ºC | от -40 до +55 |
| Температура эксплуатации, ºC | от 0 до +40 |
| Влажность (при отсутствии конденсации), % | до 80 при +25ºC |
| Максимальная высота работы над уровнем моря, м | 1000 |
| Корректированный уровень звуковой мощности, дБА | 75 |
* модули не допускают размещение вплотную по вертикали. Под каждым модулем должно быть предусмотрено размещение направляющей для подвода присоединений (проводов)
** для исполнений выше 6 баллов предусмотрена установка креплений в задней части модуля, фиксирующих модуль к направляющимИсполнения в зависимости от электрических характеристик:
| Исполнение корпуса модуля | Стандартный ряд соотношений *: напряжение на входе / напряжение на выходе / ток на выходе |
| M4 (4U) |
110/24/20, 110/24/25, 110/24/30, 110/24/50 110/48/20, 110/48/25, 110/48/30, 110/48/50 110/60/20, 110/60/25, 110/60/30 110/110/20,110/110/25 220/24/20, 220/24/25, 220/24/30, 220/24/50 220/48/20, 220/48/25, 220/48/30, 220/48/50 220/60/20, 220/60/25, 220/60/30, 220/60/50 220/110/20, 220/110/25, 220/110/30, 220/110/50 220/220/20 |
| M3 (6U) |
110/24/75, 110/24/100 110/48/75, 110/48/100 110/60/50, 110/60/75 110/110/30,110/110/50 220/24/75, 220/24/100 220/48/75, 220/48/100 220/60/75,220/60/100 220/110/75, 220/110/100 220/220/25, 220/220/30, 220/220/50 |
*допустимо изготовление модулей с отличными от приведённых соотношениями – по предварительному согласованию
