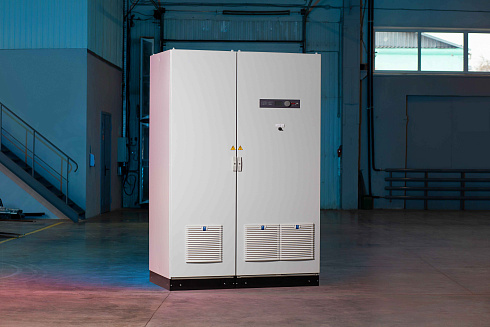

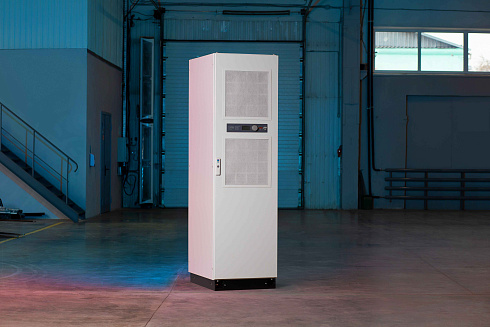

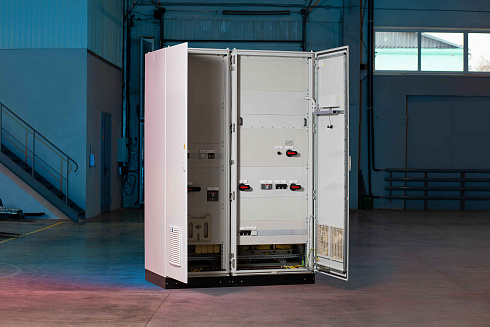

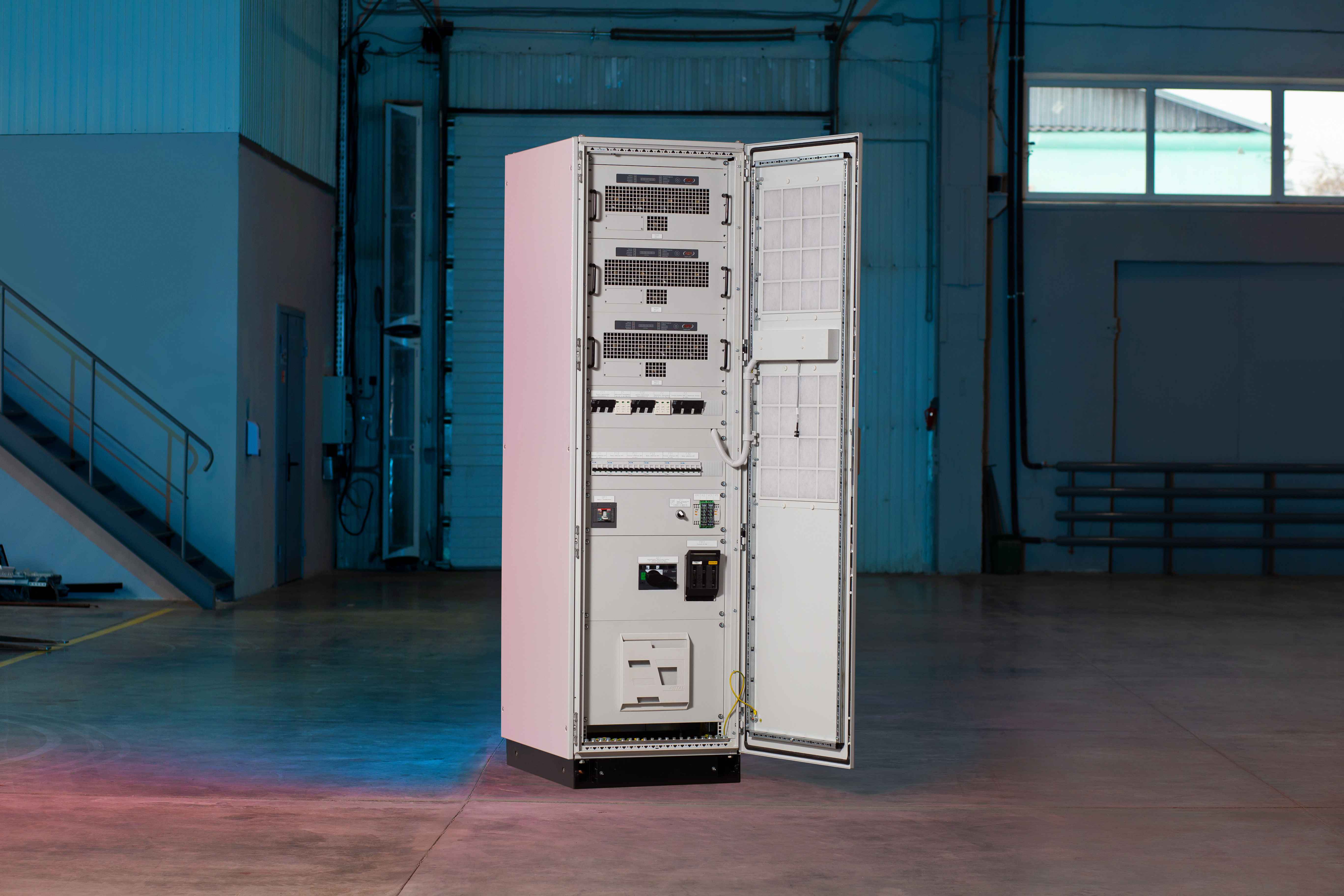

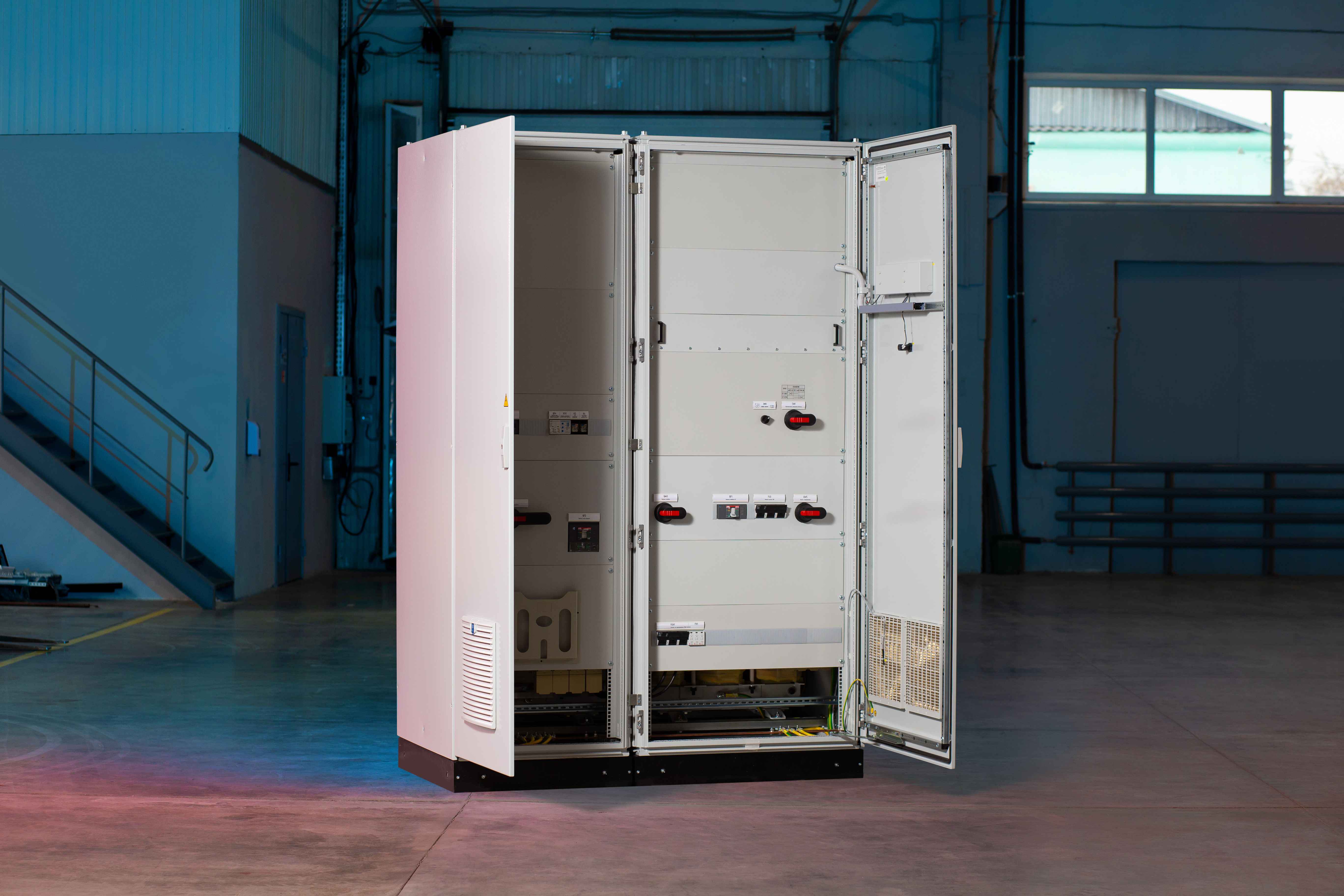

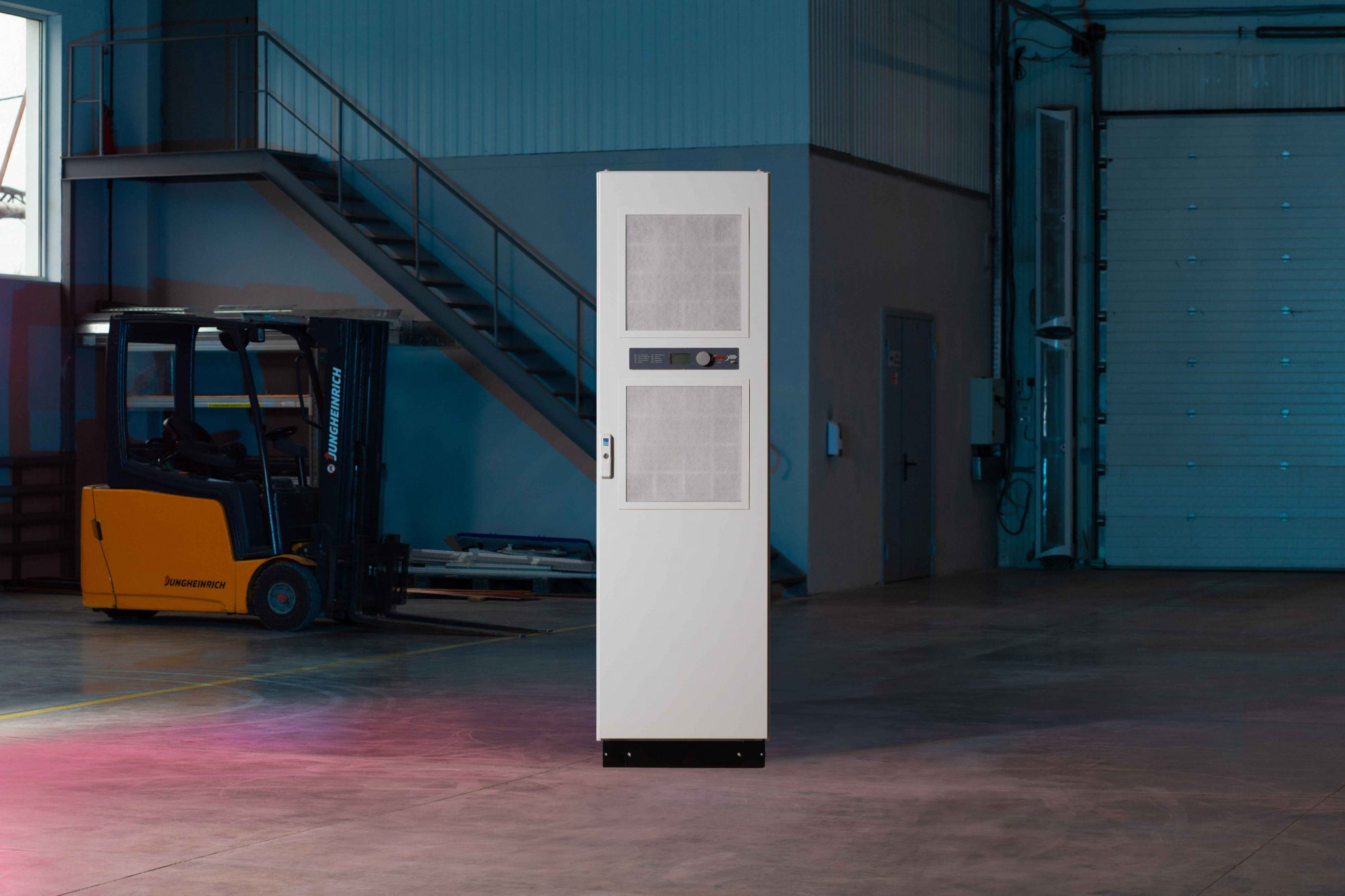

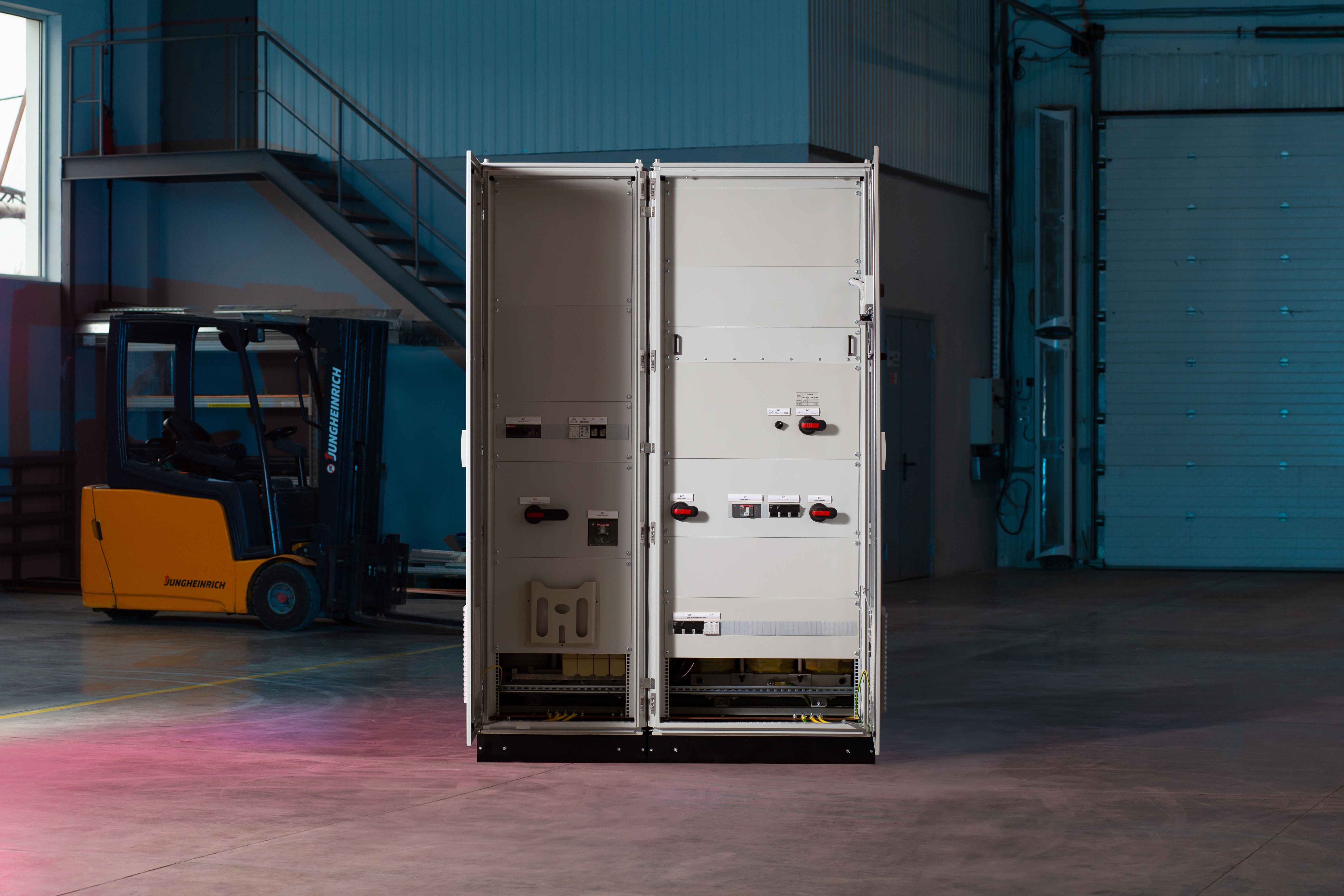

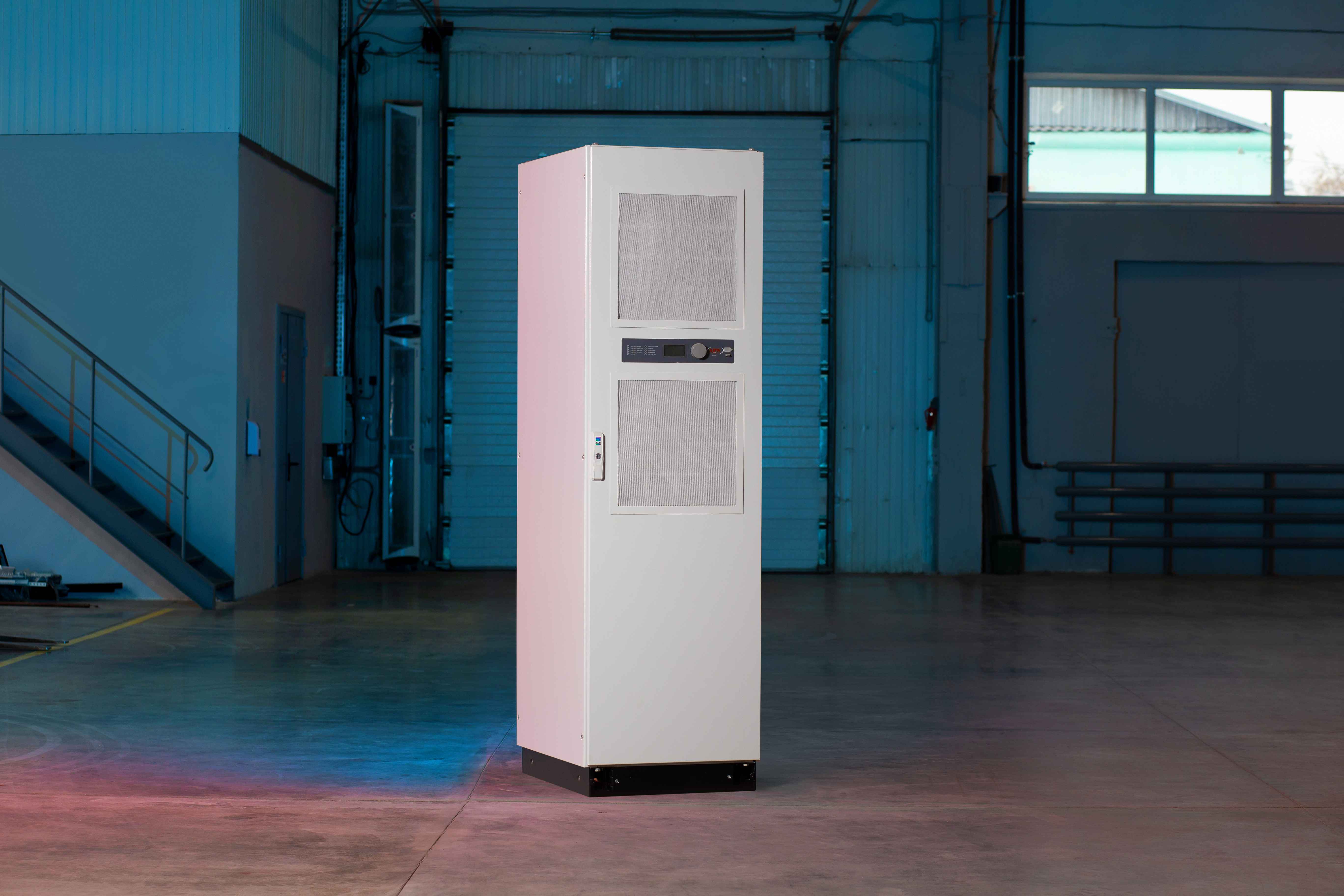

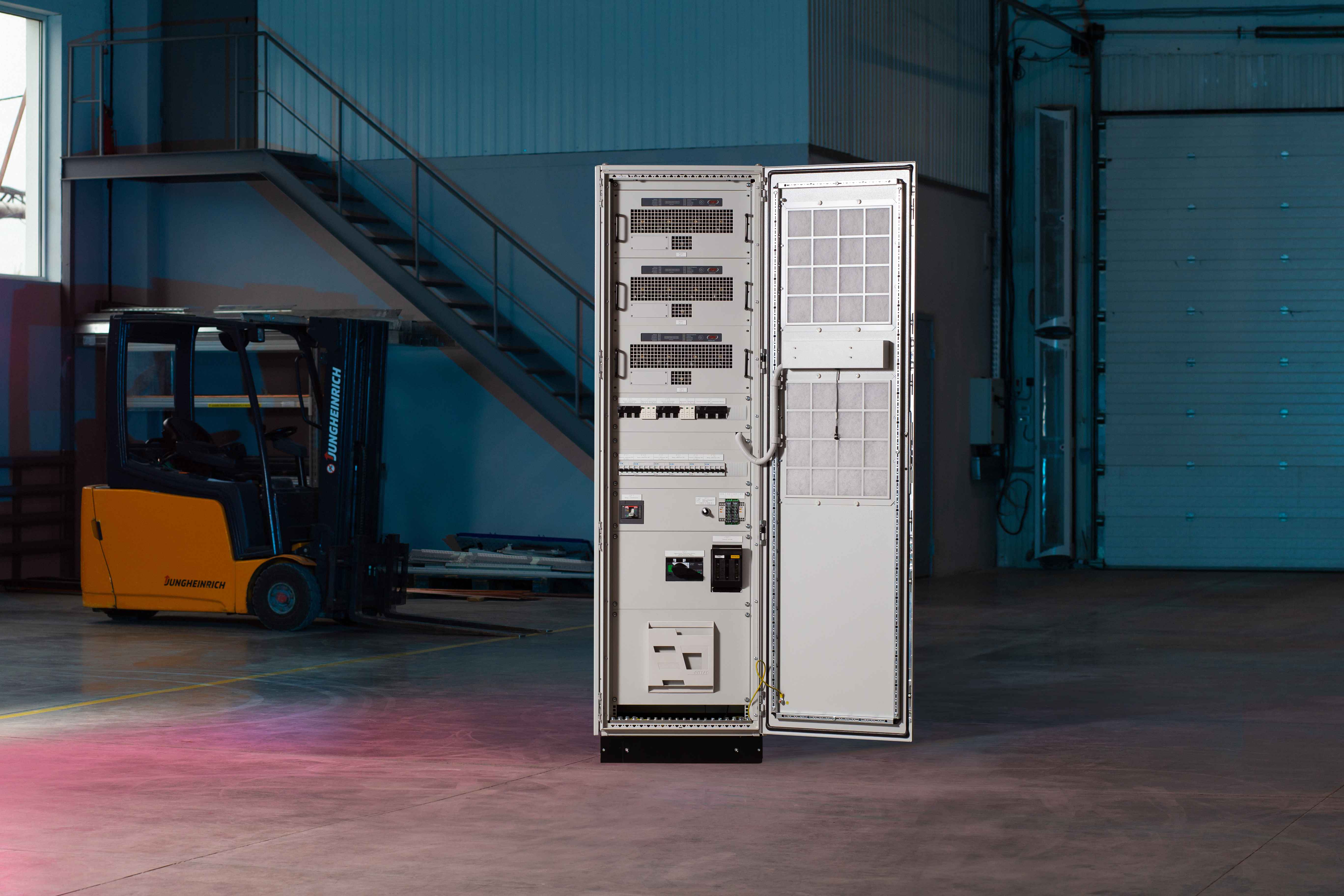

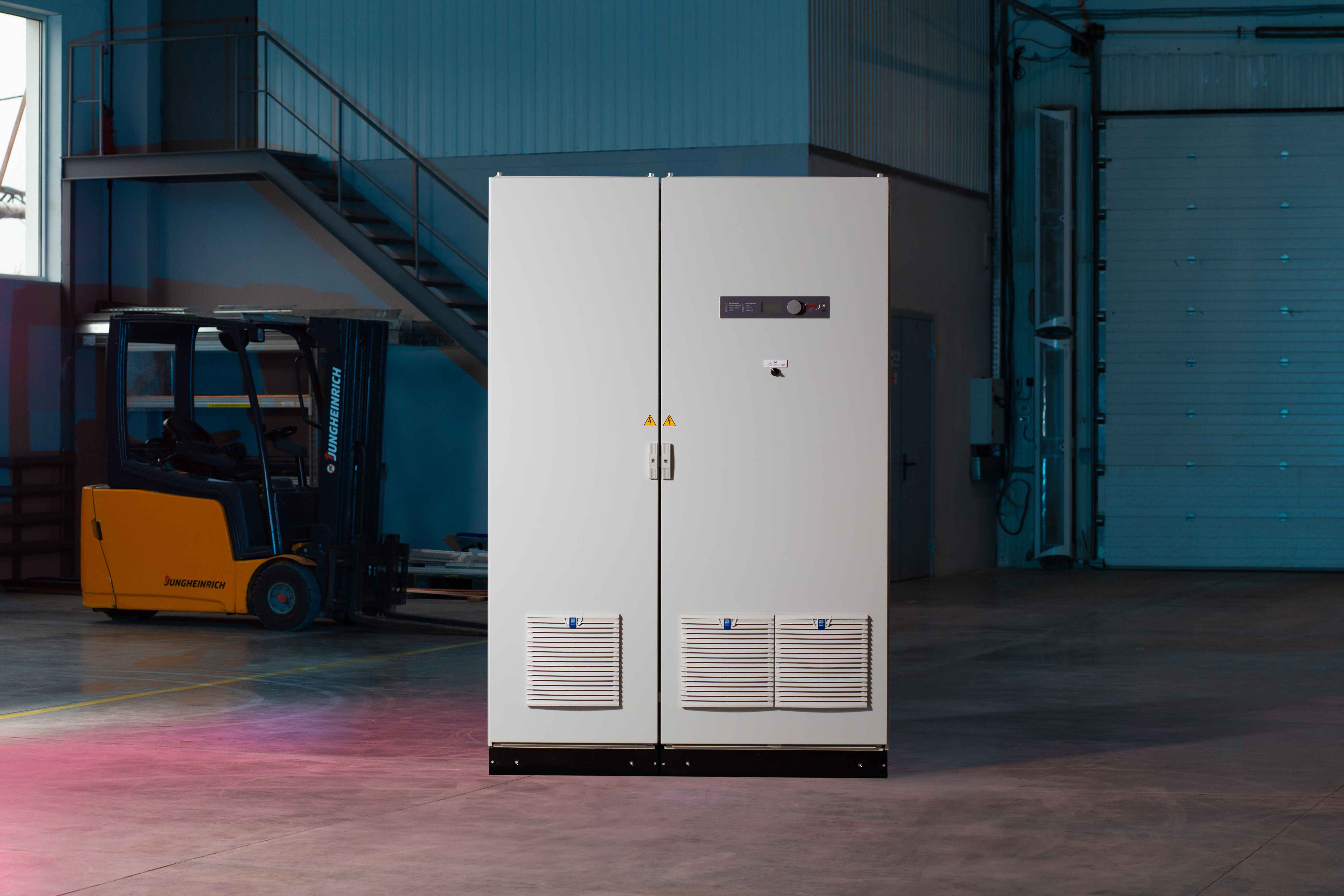

Агрегаты бесперебойного питания

Обозначение:

Для Агрегатов бесперебойного питания (АБП) применяется маркировка в виде BFI(p)z X1 X2 X3 / X4 X5, где:

p – модификация для параллельной работы с аналогичным АБП
z – наличие блока питания от распределительной сети электроснабжения
X1 – номинальная выходная мощность [кВА]
X2 – род переменного тока на выходе [S – однофазный / T – трёхфазный]
X3 – номинальное напряжение на вводе постоянного тока [В]
X4 – номинальное напряжение на выходе [В]

• М – модуль для шкафов и стоек 19”, с внешней панелью управления

• МС – модуль для шкафов и стоек 19”, с встроенной панелью управления

• CS – компактный шкаф, напольной установки

• CW – компактный шкаф, навесной

• MS – шкаф напольный

Примеры записи: BFIz 75T 220/380 MS, BFIpz 5S 110/230 CW

Назначение:

Агрегаты бесперебойного питания предназначены для:

• приёма электрической энергии из сети переменного тока либо из сети постоянного тока и преобразования её в электрическую энергию переменного тока со стабилизированным напряжением высокого качества

• распределения электрической энергии по цепям переменного тока

Область применения:

Агрегаты бесперебойного питания адаптированы для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на предприятиях различных отраслей – для электроснабжения ответственных потребителей. По условиям применения АБП электроустановка объекта должна быть оснащена источником постоянного тока соответствующей мощности и стационарной аккумуляторной батареей. Аккумуляторная батарея может применяться: с изолированными от «земли» полюсами; с заземлённым полюсом; с занулённой средней точкой – в этом случае питание АБП необходимо предусмотреть с полюсов батареи. АБП может применяться либо как самостоятельная единица оборудования, либо как функциональный блок в составе более сложных систем питания переменного тока: Системы бесперебойного питания.

Технология:

Агрегат бесперебойного питания является функционально законченным устройством, в составе которого можно выделить: трансформаторный 12-пульсный блок питания от распределительной сети электроснабжения и Инвертор , построенный на базе высокочастотных транзисторных преобразователей напряжения (Преобразователь), выполненных по технологии IGBT с микропроцессорным контролем и управлением (контроллер DSP), в шкафу промышленного исполнения:

• для напольного либо навесного монтажа

• с односторонним либо двухсторонним доступом для обслуживания

• с модульным либо распределённым монтажом компонентов в шкафу

Отличительные особенности:

Агрегат бесперебойного питания характеризуется:

• двойным преобразованием энергии переменного тока, через промежуточное звено постоянного тока

• гальванической изоляцией вход (AC) / вход (DC), реализованной на трансформаторе сетевого блока питания

• гальванической изоляцией вход (DC) / выход (AC), реализованной на силовом преобразовательном трансформаторе

• высоким качеством синусоидального напряжения – низкий THDu

• высокой стабильностью выходного напряжения

• высокой динамической нагрузочной способностью

• высокой перегрузочной способностью

• высоким уровнем (по амплитуде меандра) ограничения тока короткого замыкания – для срабатывания аппаратных защит

• способностью работать в широком диапазоне ёмкостных и индуктивных нагрузок

• наличием фильтров электромагнитных помех (EMI)

• удобством эксплуатации и обслуживания

• интуитивно понятной русскоязычной системой управления

Режимы работы:

Агрегат бесперебойного питания, оснащаемый в стандартной конфигурации также вводом (отдельным или совмещённым с основным) резервного питания от распределительной сети переменного тока, статическим электронным байпасом и ручным ремонтным байпасом, может работать в режимах:

• параллельная работа АБП на общий байпас – масштабирование мощности
• параллельная работа АБП и байпасов – резервирование мощности
• ON-LINE – на выход подаётся напряжение Преобразователя; напряжение распределительной сети в резерве *
• ремонтный байпас – на выход подаётся напряжение сети переменного тока, минуя все функциональные блоки, без резервирования.

Конструкция переключателя позволяет выполнять переключение на ремонтный байпас бесперерывно – без бестоковой паузы

*) – режим OFF-LINE реализовать возможно, за исключением исполнения с параллельно работающими байпасами, но этот режим нецелесообразен для АБП

Возможности работы с аккумуляторными батареями:

Агрегат бесперебойного питания способен работать с выпрямительными устройствами различных типов и аккумуляторными батареями любых типов, при обеспечении условий согласования диапазонов рабочих напряжений системы постоянного тока (заряд и разряд АБ) и входа DC АБП.

Функциональные возможности:

Агрегат бесперебойного питания обеспечивает:

• возможность автоматического включения при подаче питания от любого из двух источников питания – с сохранением всех ранее установленных параметров работы

• параллельную работу по выходу – не более двух АБП

• равномерное распре¬деление токов между параллельно работающими АБП

• общая или раздельные аккумуляторные батареи для параллельно работающих АБП

• питание электроники и цепей управления от двух источников питания

• измерения ** и индикацию значений параметров в цифровом виде на жидкокристаллическом дисплее (LCD):

- напряжение на выходе
- ток на выходе
- напряжение на входе переменного тока, основной ввод
- напряжение на входе переменного тока, резервный ввод
- напряжение на входе постоянного тока
- ток на входе постоянного тока
- мощность нагрузки полная
- мощность нагрузки активная
- коэффициент мощности нагрузки

• контроль и сигнализацию отклонений измеряемых параметров от допустимых значений
• светодиодную индикацию состояний и событий
• индикацию в текстовом виде на жидкокристаллическом дисплее (LCD)

- режима работы
- меню Пользователя, с возможностью просмотра и изменения настроек
- текущих и архивных состояний и событий

• периодическое сохранение измерений и состояний в архивный буфер

• сохранение событий и изменений состояния в буфер событий

• копирование буферов на переносной носитель информации USB-flash


• передачу данных (ТИ, ПС, ТС, АС и т.п.) во внешнюю АСУ по встроенному коммуникационному интерфейсу RS485 (Slave)

• передачу данных во внешнюю АСУ по встроенным протоколам: MODBUS RTU, IEC870-5-103

*) – индикаторы, не являются сертифицированными средствами измерения.

Защиты:

Агрегат бесперебойного питания оснащён следующими видами защит:

• от отклонения от нормы напряжения на вводе питания от источника постоянного тока – электронная, отключением Преобразователя от источника (защита от глубокого разряда аккумуляторной батареи – LVBD)

• от коротких замыканий и перегрузок на выходе / в нагрузке – электронная, ограничением тока на выходе *** и аппаратами защиты

• от перегрева силовых компонентов Преобразователя – электронная, блокировкой Преобразователя

• от внутренних коротких замыканий – аппаратами защиты

• от импульсных перенапряжений на вводах питания от сети переменного тока – УЗИП

• защита от импульсных перенапряжений на выходе

• встроенная панель распределения на выходе – аппараты защиты и клеммные присоединения

• отключение части нагрузки при работе от аккумуляторной батареи (LVLD)

• контроль положения и состояния аппаратов защиты и коммутации

• измерения** и индикация значений параметра в цифровом виде на жидкокристаллическом дисплее (LCD):

- ток на входе переменного тока, основной ввод

• два ввода основного питания, с установкой АВР

• два ввода резервного питания на байпас, с установкой АВР

• разделительный трансформатор в байпасе

• конфигурация без ремонтного байпаса

• конфигурация без статического электронного байпаса ****

• изолированная нейтраль на выходе (сети типа IT)

• удалённое управление, средствами внешней АСУ

• конвертер для передачи данных во внешнюю АСУ по коммуникационному интерфейсу Ethernet

• конвертер для передачи данных по протоколу, требуемому проектом присоединения к внешней АСУ

• сертифицированные средства измерений электрических параметров: аналоговые, цифровые, в т.ч. с передачей данных в АСУ

****) – для данной конфигурации доступно применение ремонтного байпаса специального типа – переключателя с бестоковой паузой.

Сигнализация светодиодная:

Агрегат бесперебойного питания оснащён светодиодными индикаторами на консоли (панели управления):

• ВЫХОДНОЕ НАПРЯЖЕНИЕ
• РАБОТА ОТ ИНВЕРТОРА


• РАБОТА ОТ БАЙПАСА

• РАБОТА ОТ БАТАРЕИ

• БАТАРЕЯ

• ПРЕДУПРЕЖДЕНИЕ

• ТРЕВОГА

• ПЕРЕГРУЗКА

• ЗАМЫКАНИЕ

• ТЕМПЕРАТУРА

На дополнительные восемь выходов можно сконфигурировать изменяемые сигнализации:

• Авария сетевого питания

• Авария сетевого блока питания

• Авария батареи (ввода от сети постоянного тока)

• Авария инвертора

• Перегрев инвертора

• Нет питания байпаса

• Нет синхронизации

• Нет напряжения на выходе

• Высокая / низкая температура окружающей среды

• Аварийное отключение аппарата защиты (обобщённый сигнал)

• Блокировка от внешнего аварийного выключателя

Электрические характеристики:

Ввод от источника постоянного тока:	питание батарейное
Номинальное напряжение, DC, В***	48 / 110 / 220
Рабочий диапазон напряжения, B	для =48 В: от 42 до 66 для =110 В: от 93 до 140 для =220 В: от 176 до 270
Ввод от источника переменного тока:	питание основное **
Номинальное напряжение ***, B	однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415
Диапазон регулирования допустимых отклонений напряжения, %	от ± 5 до ± 15 (до плюс 10 для 240 / 415 В)
Стандартная уставка допустимого отклонения напряжения, %	± 15
Частота напряжения, Гц	50 / 60
Диапазон допустимого отклонения частоты, %	± 10
Ввод от источника переменного тока:	питание резервное **
Номинальное напряжение ***, B	однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415
Диапазон регулирования допустимых отклонений напряжения, %	от ± 5 до ± 20
Стандартная уставка допустимого отклонения напряжения, %	± 9
Частота напряжения, Гц	50 / 60
Диапазон регулирования допустимых отклонений частоты, %	от ± 1 до ± 10
Номинальное напряжение (UНОМ) ***, B	однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415
Допустимые статические отклонения по напряжению, %	± 1
Коэффициент нелинейности напряжения для линейной нагрузки, %	до 2
Коэффициент нелинейности напряжения для нелинейной нагрузки, %	до 5
Номинальная частота напряжения, Гц	50 / 60
Допустимые отклонения по частоте: режим ON-LINE, %	± 0,1 (без резервного питания от сети) ± 5
Допустимые отклонения по частоте: режим OFF-LINE, %	до ± 10 (равно уставке на вводе питания резервного)
Номинальная мощность (SНОМ) ****, кВА	от 1 до 100 для однофазных от 1 до 250 для трёхфазных
Коэффициент мощности (PF)	1,0
Номинальный ток (IНОМ), А	IНОМ = SНОМ / UНОМ для однофазных IНОМ = SНОМ / UНОМ / √3 для трёхфазных
Перегрузочная способность по выходу, значение RMS *****	до 1,1∙IНОМ длительная до 1,25∙IНОМ в течение 10 мин до 1,5∙IНОМ в течение 60 с
Ограничение тока короткого замыкания на уровне ******	от 3∙IНОМ до 9∙IНОМ в течение 100 мс
Крест (пик) - фактор нагрузки (CF)	от 3:1 до 5:1
Коэффициент мощности, характеризующий нагрузку (cosφ)	от 1,0 до 0 индуктивной или емкостной
Коэффициент полезного действия: режим ON-LINE, не менее, %	92
Коэффициент полезного действия: режим OFF-LINE, не менее, %	98

* по достижении нижней границы диапазона Преобразователь отключается для предотвращения глубокого разряда аккумуляторной батареи. По достижении верхней границы формируется предупреждающая сигнализация, но Преобразователь продолжит работать, до уровня напряжения срабатывания защиты

** требуется подключение нейтрального провода и соблюдение чередования фаз. Нейтральный провод от источника соединяется с нейтральным проводом на выходе (для сети на выходе типа TN)

*** доступны к заказу иные номиналы напряжений, по согласованию

**** соответствие условное. Мощность может быть ограничена в зависимости от уровня напряжения источника постоянного тока или увеличена для специальных исполнений

***** стандартная перегрузочная способность. Доступны к заказу повышенные перегрузочные способности, по согласованию

****** амплитуда меандра тока короткого замыкания в отношении к среднеквадратичному значению номинального тока

Конструкция:

Общие характеристики*:

Степень защиты IP	20 … 54
Сейсмостойкость по шкале	MSK-64
Сейсмостойкость по шкале MSK-64 только для исполнения MS 6 баллов	от 6 до 9 баллов
Цвет	RAL 7035 - стандартно / любой классический RAL - по запросу
Исполнение корпуса	напольный (MS,CS) навесной (CW)
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения MS	600…3200 х 800 х 2000
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения CS6	500 х 250 х 1400
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения CW6	500 х 250 х 700
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения C1	800 х 300 х 1000
Высота цоколя, для исполнения MS, мм	100 / 200

Условия эксплуатации:

Температура хранения, ºC	от -40 до +55
Температура эксплуатации, ºC	от 0 до +40
Влажность (при отсутствии конденсации), %	до 80 при +25ºC
Максимальная высота работы над уровнем моря, м	1000

* характеристики не относятся к исполнениям М и МС. Исполнение М не существует в виде независимого устройства – исключительно для применения в модульных шкафах MS. Для МС смотреть в разделе Модули преобразователей AC/DC/AC

** возможность изготовления конкретной конфигурации АБП по соотношению: напряжение на входе / напряжение на выходе / мощность на выходе / габаритные размеры, должна определяться по запросу
