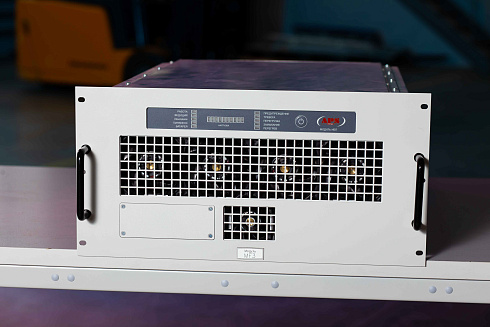

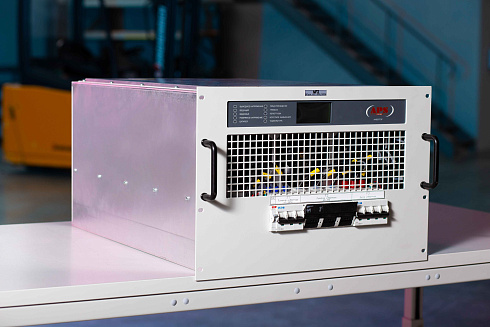

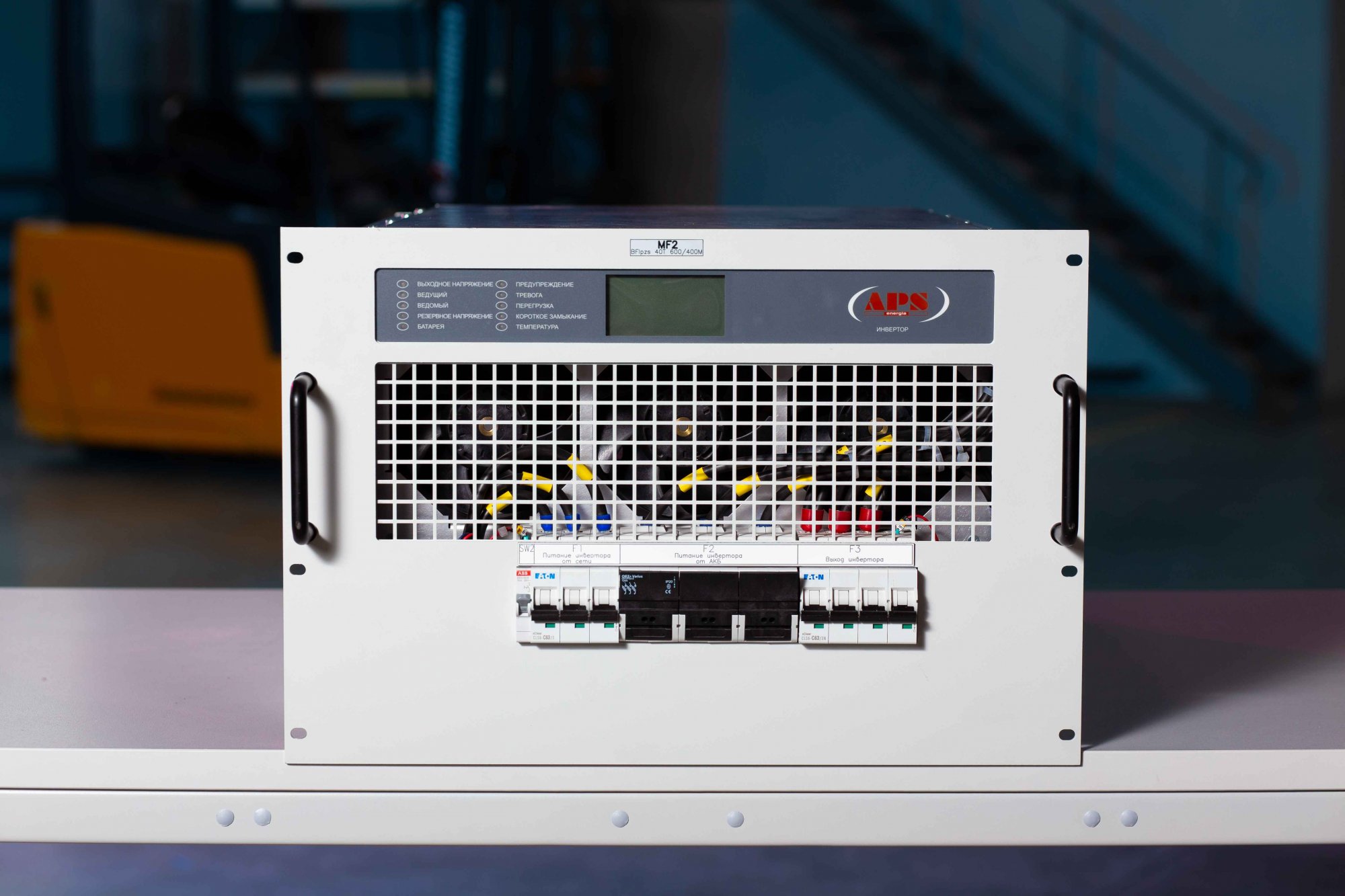

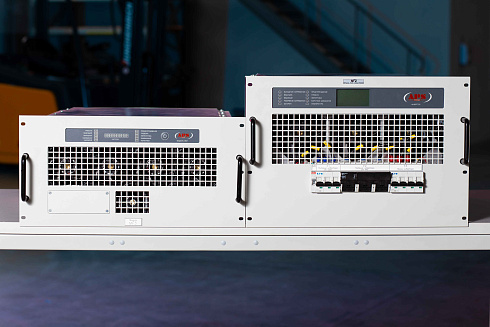

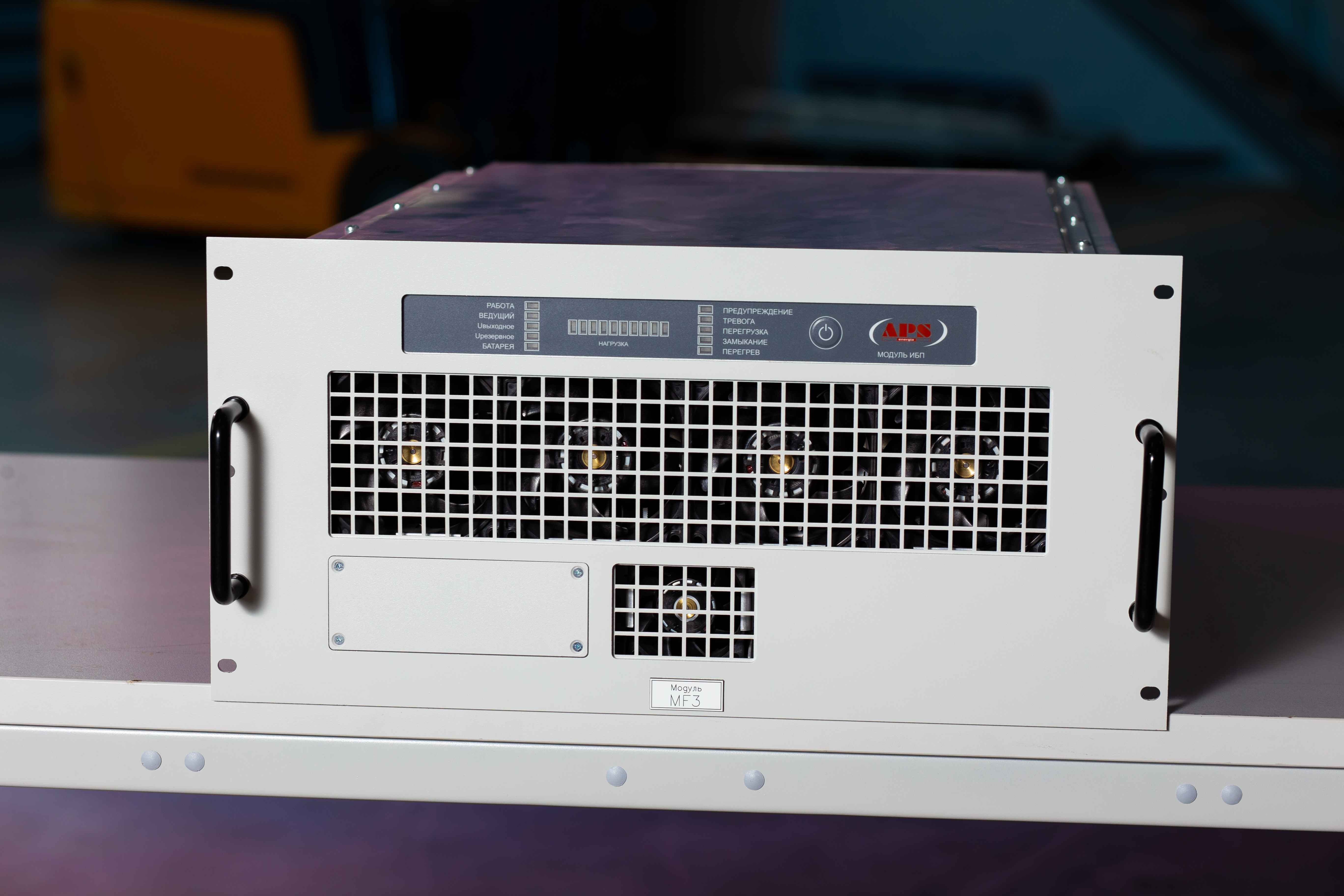

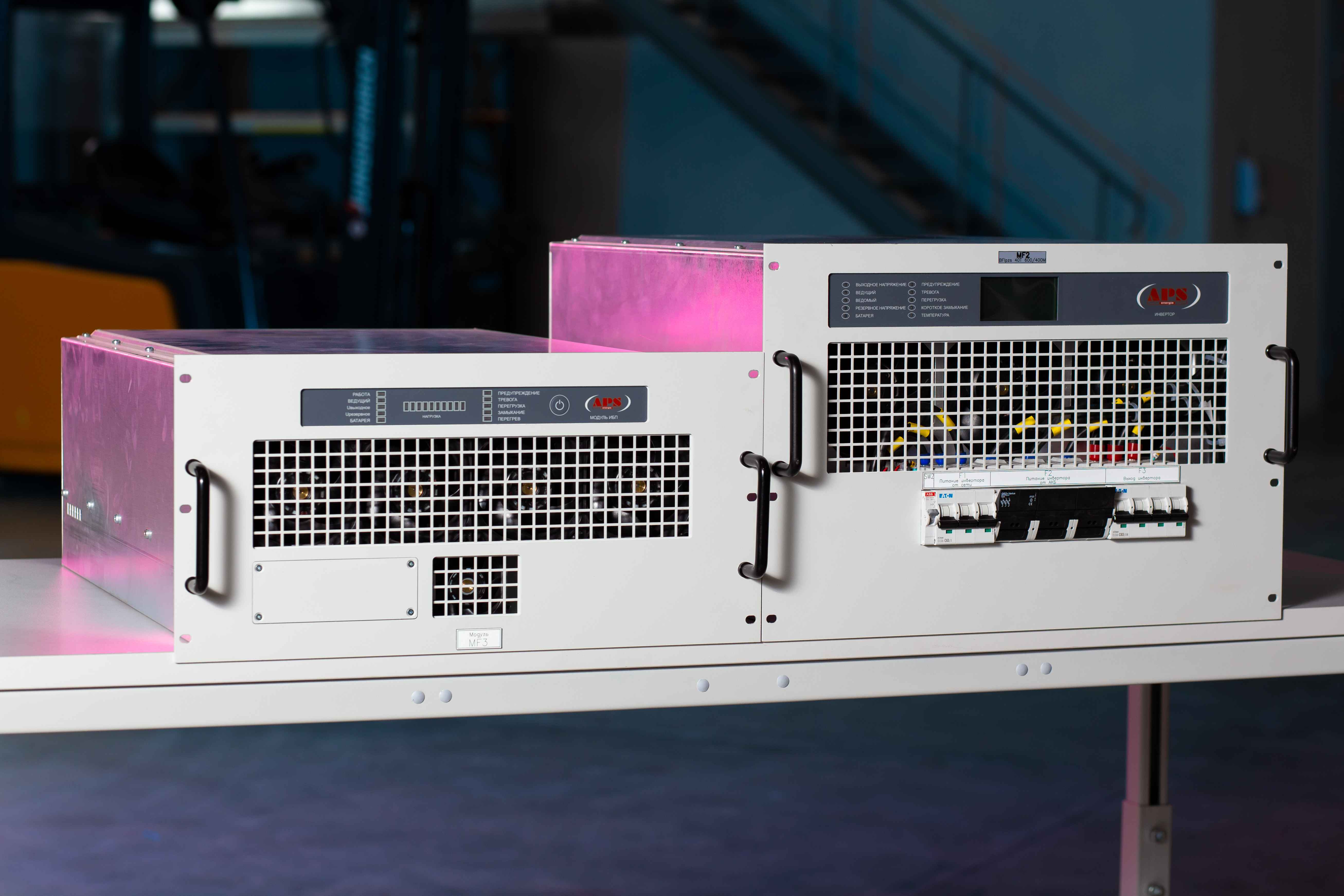

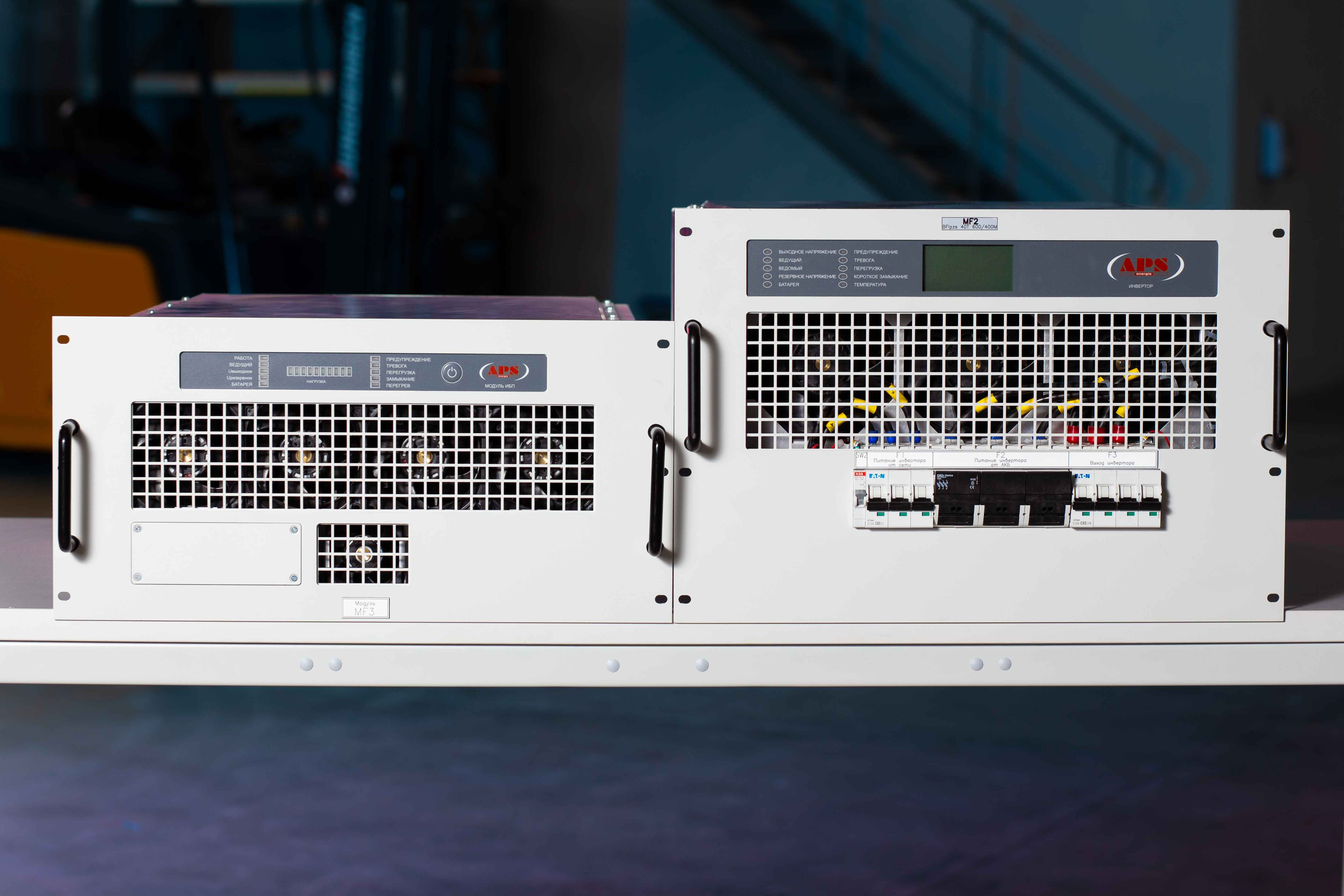

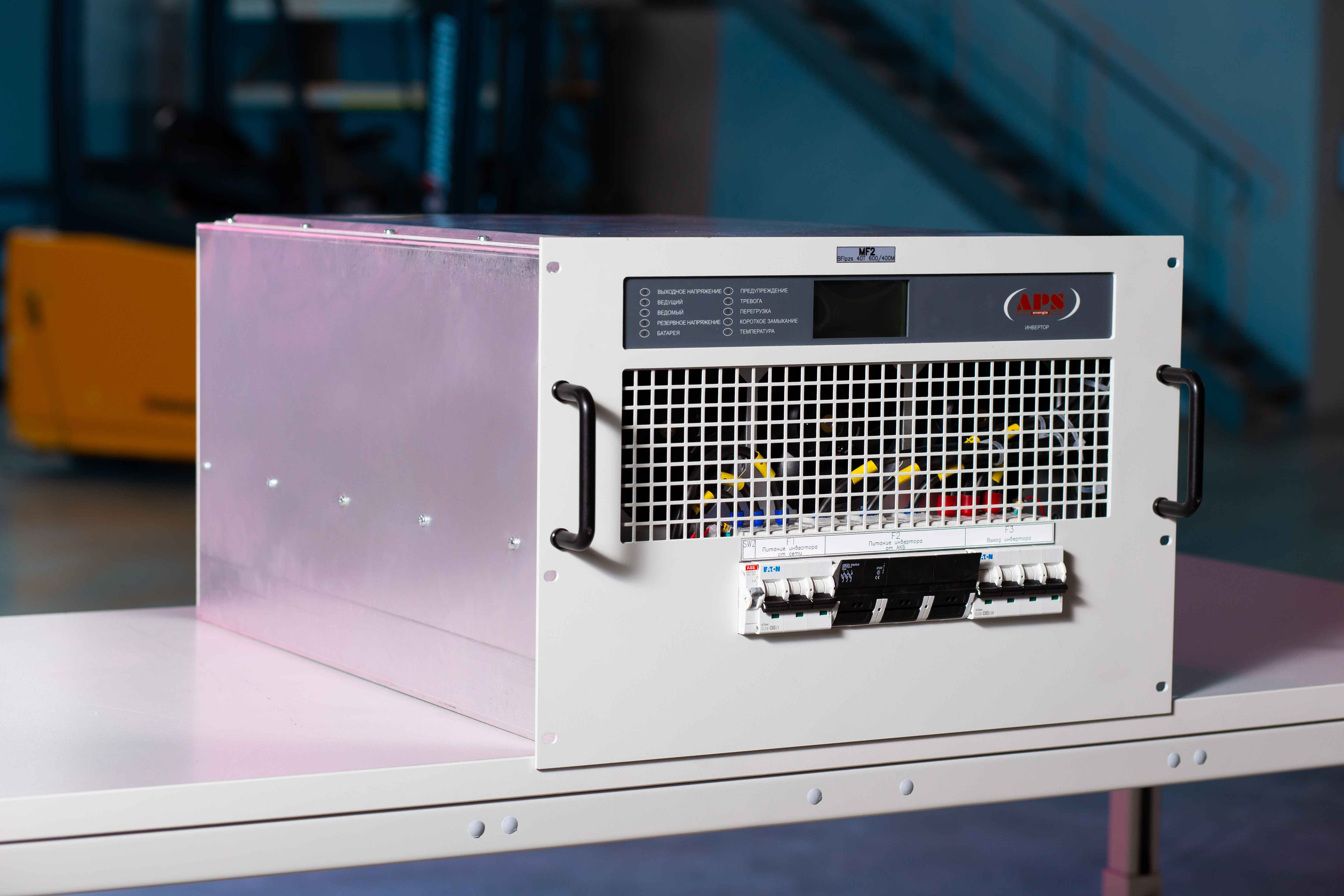

      Модули преобразователей AC/DC/AC

      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      • Модули преобразователей AC/DC/AC
      Под заказ
      Заказать
      Задать вопрос

      Модули преобразователей AC/DC/AC применяются АПС ЭНЕРГИЯ РУС в основном при изготовлении модульных преобразователей в переменный ток:

      • агрегатов бесперебойного питания (АБП)

      • источников бесперебойного питания (ИБП)

      • систем бесперебойного питания (СБП)

      Автономные модули преобразователей AC/DC/AC предлагаются предприятиям-изготовителям к применению при проектировании и изготовлении НКУ постоянного тока в качестве источника питания для выделенной группы потребителей переменного тока. В рабочем режиме потребители будут получать энергию от источника питания переменного тока – сети АС, а в аварийном режиме от источника питания постоянного тока – НКУ DC или аккумуляторной батареи.)
      По технологическим характеристикам модули преобразователей AC/DC/AC относятся к транзисторным преобразователям с двойным преобразованием из переменного в переменный ток через промежуточное звено постоянного тока, с принудительным воздушным охлаждением. Подробное общее описание функционала АБП, относящееся в том числе и к модулям преобразователей AC/DC/AC, приведено в разделе Агрегаты бесперебойного питания.

      Обозначение:

      Для модулей преобразователей AC/DC/AC применяется система обозначений, общая для АБП – с исполнением в корпусах М или MC. Автономный – модуль (МС) с встроенным контроллером и панелью управления (консолью). Зависимый – модуль (М) для параллельной работы с аналогичными модулями под управлением внешнего контроллера SAN8.

      Назначение:

      Автономные модули МС применяются как в качестве одиночных АБП, так и в различных конфигурациях параллельной работы с однотипными модулями. Конфигурации оговариваются по запросу.

      Зависимые модули М в конфигурации для параллельной работы применяются для масштабирования при изготовлении АБП с большей выходной мощностью и для обеспечения резервирования, например, N+1.

      Отличительные особенности:

      Модули преобразователей AC/DC/AC исполнений М, МС характеризуются:

      • стандартизованным креплением при размещении в 19” конструктивах НКУ
      • удобством выполнения присоединений при размещении в НКУ – присоединение спереди

      • забором охлаждающего воздуха спереди и выбросом сзади

      • наличием выходов релейной сигнализации, с ограниченным (по отношению к шкафным АБП) набором сигналов

      • наличием возможности передачи данных во внешнюю АСУ по каналу RS 485 / Modbus RTU (IEC870-5-103) – модули MC

      • зависимые модули М допускают масштабирование до 15 модулей в параллельной работе – стандартно, более 15 модулей – по запросу

      • автономные модули МС допускают вынос панели управления на дверь шкафа АБП или НКУ

      Опции:

      В модулях преобразователей AC/DC/AC предусмотрено оснащение одной, или несколькими одновременно, из следующих опций:

      • встроенный статический электронный байпас, с возможностью подключения ключа внешнего электромеханического ремонтного байпаса
      • для однофазных модулей – работа без разделительного низкочастотного трансформатора на выходе, с сохранением гальванической изоляции от ввода питания DC за счёт применения внутреннего высокочастотного преобразователя напряжений
      • изолированная нейтраль на выходе (сети типа IT), с применением преобразовательного трансформатора на выходе

      Ограничения на применение:

      Зависимые модули М отдельно не поставляются.

      Доступны для заказа без ограничений законченные изделия – одиночные однофазные модули AC/DC/AC без преобразовательного трансформатора на выходе, с встроенным статическим электронным байпасом или без него. По согласованию возможны поставки комплектов для монтажа в НКУ: модуль AC/DC/AC одно- или трёхфазный + преобразовательный трансформатор + статический электронный байпас (встроенный или в виде отдельного модуля, в зависимости от конфигурации) + ключ электромеханического ремонтного байпаса. В некоторых конфигурациях предусматривается установка 12-пульсного трансформатора на входе АС.

      Рекомендации:

      Рекомендуются к применению следующие автономные однофазные модули АБП в одном корпусе с встроенным статическим электронным байпасом (SKB) и без внешнего трансформатора на выходе:

      Тип Мощность Uac (вход) Udc (вход)
      BFIz 1S [Udc]/[Uac.вых]* MC + SKB 1 1 кВА
      230 / 3x400 В
      110 / 220 В
      BFIz 2S [Udc]/[Uac.вых] MC + SKB 2
      2 кВА
      230 / 3x400 В
      110 / 220 В
      BFIz 2,5S [Udc]/[Uac.вых] MC + SKB 2,5
      2,5 кВА
      230 / 3x400 В
      110 / 220 В
      BFIz 3S [Udc]/[Uac.вых] MC + SKB 3
      3 кВА
      230 / 3x400 В
      110 / 220 В
      BFIz 4S [Udc]/[Uac.вых] MC + SKB 4
      4 кВА
      230 / 3x400 В
      110 / 220 В
      BFIz 5S [Udc]/[Uac.вых] MC + SKB 5
      5 кВА
      230 / 3x400 В
      110 / 220 В
      BFIz 7,5S 220/[Uac.вых] MC + SKB 7,5
      7,5 кВА
      3x400 В
      220 В
      BFIz 10S 220/[Uac.вых] MC + SKB 10
      10 кВА
      3x400 В
      220 В

      * во всех конфигурациях модулей значение напряжения на выходе может иметь уровень: [Uac.вых] = 220 / 230 / 240 В

      Электрические характеристики:

      Ввод от источника постоянного тока: питание батарейное
      Номинальное напряжение, DC**, В   48 /110 / 220
      Рабочий диапазон напряжения*, B для =48 В: от 42 до 66
      для =110 В: от 93 до 140
      для =220 В: от 176 до 270
      Ввод от источника переменного тока: питание основное **
      Номинальное напряжение **, B однофазное: 220 / 230 / 240
      трёхфазное: 380 / 400 / 415
      Диапазон регулирования допустимых отклонений напряжения, % от ± 5 до ± 15 (до +10 для 240 / 415 В)
      Стандартная уставка допустимого отклонения напряжения, % ± 15
      Частота напряжения, Гц 50 / 60
      Диапазон допустимого отклонения частоты, % ± 10

      Выход:
      Номинальное напряжение на выходе **, АС, В однофазное: 220 / 230 / 240
      трёхфазное: 380 / 400 / 415
      Допустимые статические отклонения по напряжению, % ± 1
      Коэффициент нелинейности напряжения для линейной нагрузки, % до 2
      Коэффициент нелинейности напряжения для нелинейной нагрузки, % до 5
      Номинальная частота напряжения, Гц 50 / 60
      Номинальная мощность ***, кВА от 1 до 15
      Коэффициент мощности **** 1,0
      Номинальный ток на выходе, А IНОМ = SНОМ / UНОМ для однофазных, IНОМ = SНОМ / UНОМ / √3 для трёхфазных
      Перегрузочная способность по выходу, значение RMS ***** до 1,1∙IНОМ длительная
      до 1,25∙IНОМ в течение 10 мин
      до 1,5∙IНОМ в течение 60 с
      Ограничение тока короткого замыкания на уровне *****, А 3∙IНОМ в течение 100 мс
      Крест (пик) - фактор нагрузки (CF) ***** 3:1
      Коэффициент мощности, характеризующий нагрузку (cosφ) от 1,0 до 0 индуктивной или емкостной
      Коэффициент полезного действия, не менее, % 92

      * по достижении нижней границы диапазона преобразователь в модуле отключается для предотвращения глубокого разряда аккумуляторной батареи. По достижении верхней границы формируется предупреждающая сигнализация, но преобразователь продолжит работать, до уровня напряжения срабатывания защиты

      ** доступны к заказу иные номиналы напряжений, по согласованию

      *** соответствие условное. Мощность может быть ограничена в зависимости от напряжения питания на входе АС и уровня напряжения источника постоянного тока – на входе DC

      **** не для всех конфигураций. Отдельные конфигурации могут иметь коэффициент мощности 0,8

      ***** стандартные значения для параметров: перегрузочная способность, ограничение тока короткого замыкания и крест-фактор. Реализация повышенных параметров для модулей недоступна

      Конструкция:

       Общие характеристики:
      Цвет оцинкованный белый
      Цвет передняя панель / фальшпанель RAL 7032
      Подключение присоединений снизу, спереди
      Степень защиты IP 20
      Сейсмостойкость по шкале MSK-64** от 6 до 9 баллов
      Габаритные размеры номинальные (ШхГхВ)* исполнение М3 (6U), мм 482 x 496 x 267
      Габаритные размеры номинальные (ШхГхВ)* исполнение М5 (6U), мм 482 х 635 х 267

       Условия эксплуатации:
      Температура хранения, ºC от -40 до +55
      Температура эксплуатации, ºC от 0 до +40
      Влажность (при отсутствии конденсации), % до 80 при +25ºC
      Максимальная высота работы над уровнем моря, м 1000

      * модули не допускают размещение вплотную по вертикали. Под каждым модулем должно быть предусмотрено размещение направляющей для подвода присоединений (проводов)

      ** для исполнений выше 6 баллов предусмотрена установка креплений в задней части модуля, фиксирующих модуль к направляющим
