Обозначение:
Для Источников бесперебойного питания (ИБП) применяется маркировка в виде BFI(p)z X1 X2 X3 / X4 MS, где:
p – модификация для параллельной работы с аналогичным ИБП
z – наличие блока питания от распределительной сети электроснабжения
MS – шкаф напольный
X1 – номинальная выходная мощность [кВА]
X2 – род переменного тока на выходе [S – однофазный / T – трёхфазный]
X3 – номинальное напряжение аккумуляторной батареи [В]
X4 – номинальное напряжение на выходе [В]
Примеры записи: BFIpz 120T 400/380 MS, BFIz 15S 110/230 MS
Назначение:
Источники бесперебойного питания предназначены для:- приёма электрической энергии из сети переменного тока и преобразования её в электрическую энергию переменного тока со стабилизированным напряжением высокого качества
- заряда / подзаряда собственной аккумуляторной батареи
- электроснабжения выделенной группы потребителей за счёт использования энергии аккумуляторной батареи при аварийном отключении электроснабжения от распределительной сети переменного тока, в течение заданного времени резервирования
- распределения электрической энергии по цепям переменного тока
Область применения:
Источники бесперебойного питания адаптированы для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на предприятиях различных отраслей – для электроснабжения ответственных потребителей. ИБП может применяться либо как самостоятельная единица оборудования, либо как основной функциональный блок в составе более сложных систем: Системы бесперебойного питания.
Технология:

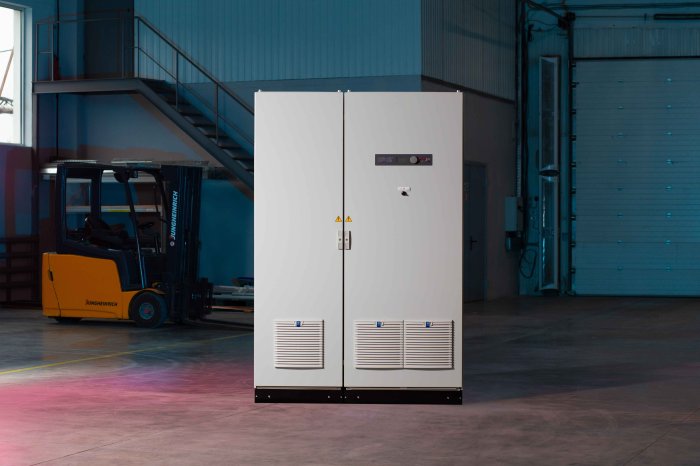

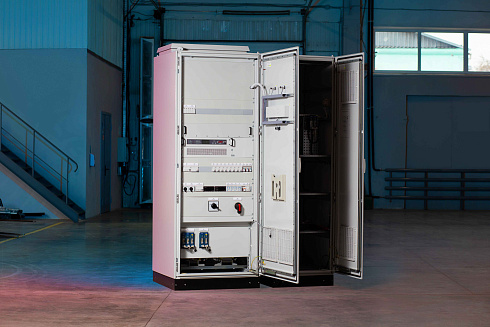

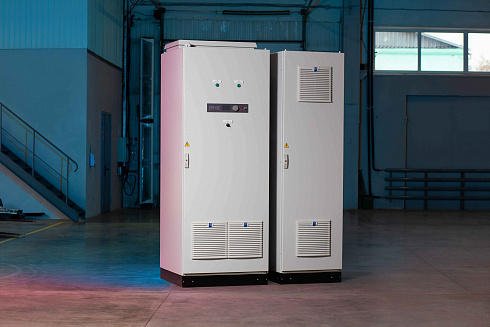

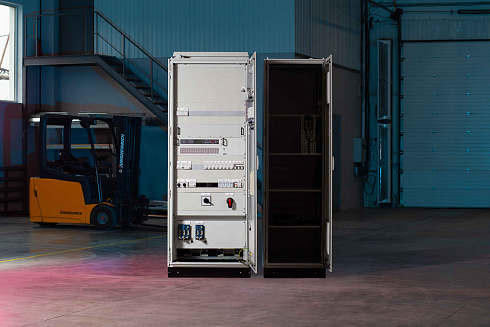

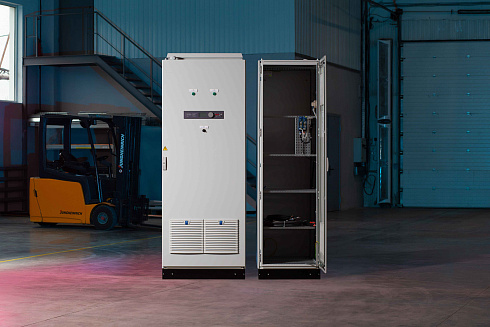

Источник бесперебойного питания является функционально законченным устройством, в составе которого можно выделить:блок питания от распределительной сети электроснабжения, батарейный выпрямитель для заряда собственной аккумуляторной батареи и Инвертор , построенный на базе высокочастотных транзисторных преобразователей напряжения (Преобразователь), выполненных по технологии IGBT с микропроцессорным контролем и управлением (контроллер DSP), в шкафу промышленного исполнения:
- для напольного монтажа
- с односторонним либо двухсторонним доступом для обслуживания
- с модульным либо распределённым монтажом компонентов в шкафу
- непосредственно в шкафу ИБП
- в отдельном шкафу аккумуляторной батареи
- на аккумуляторном стеллаже открытого или закрытого типа
Отличительные особенности:
Источник бесперебойного питания характеризуется:- двойным преобразованием энергии переменного тока, через промежуточное звено постоянного тока
- гальванической изоляцией вход (DC) / выход (AC), реализованной на силовом преобразовательном трансформаторе
- высоким качеством синусоидального напряжения – низкий THDu
- высокой стабильностью выходного напряжения
- высокой динамической нагрузочной способностью
- высокой перегрузочной способностью
- высоким уровнем (по амплитуде меандра) ограничения тока короткого замыкания – для срабатывания аппаратных защит
- способностью работать в широком диапазоне ёмкостных и индуктивных нагрузок
- наличием фильтров электромагнитных помех (EMI)
- удобством эксплуатации и обслуживания
- интуитивно понятной русскоязычной системой управления
Режимы работы:
Источник бесперебойного питания, оснащаемый в стандартной конфигурации также вводом (отдельным или совмещённым с основным) резервного питания от распределительной сети переменного тока, статическим электронным байпасом и ручным ремонтным байпасом, может работать в режимах:
- параллельная работа ИБП на общий байпас – масштабирование мощности
- параллельная работа ИБП и байпасов – резервирование мощности
- ON-LINE – на выход подаётся напряжение Преобразователя; напряжение распределительной сети переменного тока в резерве *
- ремонтный байпас – на выход подаётся напряжение сети переменного тока, минуя все функциональные блоки, без резервирования.
Конструкция переключателя позволяет выполнять переключение на ремонтный байпас бесперерывно – без бестоковой паузы .
*) – режим OFF-LINE реализовать возможно, за исключением исполнения с параллельно работающими байпасами, но этот режим нецелесообразен для ИБП
Возможности работы с аккумуляторными батареями:
Источник бесперебойного питания способен работать с аккумуляторными батареями любых типов.
Функциональные возможности:
Источник бесперебойного питания обеспечивает:- возможность автоматического включения при подаче питания от любого из двух источников питания – с сохранением всех ранее установленных параметров работы
- возможность автоматического включения при подаче питания от любого из двух (трёх) источников питания – с сохранением всех ранее установленных параметров работы
- возможность работы с двумя независимыми аккумуляторными батареями
- ограничение тока заряда и температурную компенсацию напряжения буферного заряда аккумуляторной батареи
- параллельную работу по выходу – не более двух ИБП
- равномерное распределение токов между параллельно работающими ИБП
- общая или раздельные аккумуляторные батареи для параллельно работающих ИБП
- питание электроники и цепей управления от двух (трёх) источников питания
- измерения ** и индикацию значений параметров в цифровом виде на жидкокристаллическом дисплее (LCD):
- напряжение на выходе
- ток на выходе
- напряжение на входе переменного тока, основной ввод
- напряжение на входе переменного тока, резервный ввод
- напряжение аккумуляторной батареи
- ток аккумуляторной батареи
- мощность нагрузки полная
- мощность нагрузки активная
- коэффициент мощности нагрузки
- контроль и сигнализацию отклонений измеряемых параметров от допустимых значений
- светодиодную индикацию состояний и событий
- индикацию в текстовом виде на жидкокристаллическом дисплее (LCD)
- режима работы
- меню Пользователя, с возможностью просмотра и изменения настроек
- текущих и архивных состояний и событий
- периодическое сохранение измерений и состояний в архивный буфер
- сохранение событий и изменений состояния в буфер событий
- копирование буферов на переносной носитель информации USB-flash
- передачу данных (ТИ, ПС, ТС, АС и т.п.) во внешнюю АСУ по встроенному коммуникационному интерфейсу RS485 (Slave)
- передачу данных во внешнюю АСУ по встроенным протоколам: MODBUS RTU, IEC870-5-103
**) – индикаторы, не являются сертифицированными средствами измерения
Защиты:
Источник бесперебойного питания оснащён следующими видами защит:- от отклонения от нормы напряжения на аккумуляторной батарее – электронная, отключением Преобразователя (защита от глубокого разряда аккумуляторной батареи – LVBD)
- от коротких замыканий и перегрузок на выходе / в нагрузке – электронная, ограничением тока на выходе *** и аппаратами защиты
- от перегрева силовых компонентов Преобразователя – электронная, блокировкой Преобразователя
- от внутренних коротких замыканий – аппаратами защиты
- от импульсных перенапряжений на вводах питания от сети переменного тока – УЗИП
ИБП может оснащаться входом для внешней блокировки Преобразователя и статического электронного байпаса – кнопкой аварийного отключения, с действием на размыкание.
***) – только для режима ON-LINE и при отсутствии напряжения на резервном вводе от сети переменного тока: ток Преобразователя ограничивается за счёт снижения напряжения на выходе, практически до нулевых значений – с потерей питания потребителей. Ограничение тока действует на заданном уровне и в течение заданного времени (стандартно 3*Iном в течение 100 мс). При включённом резервном вводе статический электронный байпас переключается на резервный ввод от сети переменного тока и происходит срабатывание аппаратов защиты в цепи байпаса.
Опции:
В ИБП предусмотрено оснащение одной, или несколькими одновременно, из следующих опций:- защита от импульсных перенапряжений на выходе
- встроенная панель распределения на выходе – аппараты защиты и клеммные присоединения
- отключение части нагрузки при работе от аккумуляторной батареи (LVLD)
- контроль положения и состояния аппаратов защиты и коммутации
- измерения** и индикация значений параметра в цифровом виде на жидкокристаллическом дисплее (LCD):
- ток на входе переменного тока, основной ввод
- два ввода основного питания, с установкой АВР
- два ввода резервного питания на байпас, с установкой АВР
- разделительный трансформатор в байпасе
- конфигурация без ремонтного байпаса
- конфигурация без статического электронного байпаса ****
- изолированная нейтраль на выходе (сети типа IT)
- удалённое управление, средствами внешней АСУ
- конвертер для передачи данных во внешнюю АСУ по коммуникационному интерфейсу Ethernet
- конвертер для передачи данных по протоколу, требуемому проектом присоединения к внешней АСУ
- сертифицированные средства измерений электрических параметров: аналоговые, цифровые, в т.ч. с передачей данных в АСУ
****) – для данной конфигурации доступно применение ремонтного байпаса специального типа – переключателя с бестоковой паузой.
Сигнализация светодиодная:
Источник бесперебойного питания оснащён светодиодными индикаторами на консоли (панели управления):- ВЫХОДНОЕ НАПРЯЖЕНИЕ
- РАБОТА ОТ ИНВЕРТОРА
- ВЫХОДНОЕ НАПРЯЖЕНИЕ
- РАБОТА ОТ ИНВЕРТОРА
- РАБОТА ОТ БАЙПАСА
- РАБОТА ОТ БАТАРЕИ
- БАТАРЕЯ
- ПРЕДУПРЕЖДЕНИЕ
- ТРЕВОГА
- ПЕРЕГРУЗКА
- ЗАМЫКАНИЕ
- ТЕМПЕРАТУРА
Сигнализация релейная:
Источник бесперебойного питания стандартно оснащён выходами типа «сухие контакты» на клеммы в поле присоединений с неизменяемыми сигнализациями:
- Тревога
- Предупреждение
- Перегрузка
- Работа от инвертора
- Работа от байпаса
- Работа от батареи
- Низкое напряжение батареи
- Включён ремонтный байпас
- Авария сетевого питания
- Авария сетевого блока питания
- Авария батареи
- Нет заряда батареи
- Авария батарейного выпрямителя
- Разрыв цепи батареи
- Авария инвертора
- Перегрев инвертора
- Нет питания байпаса
- Нет синхронизации
- Нет напряжения на выходе
- Высокая / низкая температура окружающей среды
- Аварийное отключение аппарата защиты (обобщённый сигнал)
- Блокировка от внешнего аварийного выключателя
-
Аварийное отключение аппарата защиты (обобщённый сигнал)
-
Электрические характеристики:
Ввод от источника постоянного тока: | питание батарейное |
Номинальное напряжение, DC, В*** | 48 / 110 / 220 / 400 / 700 |
Рабочий диапазон напряжения, B |
для =48 В: от 42 до 66 для =110 В: от 93 до 140 для =220 В: от 176 до 270 для =400 В: от 340 до 490 для =700 В: от 485 до 750 |
Ввод от источника переменного тока: | питание основное ** |
Номинальное напряжение ***, B |
однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415 |
Диапазон регулирования допустимых отклонений напряжения, % | от ± 5 до ± 15 (до плюс 10 для 240 / 415 В) |
Стандартная уставка допустимого отклонения напряжения, % | ± 15 |
Частота напряжения, Гц | 50 / 60 |
Диапазон допустимого отклонения частоты, % | ± 10 |
Ввод от источника переменного тока: | питание резервное ** |
Номинальное напряжение ***, B |
однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415 |
Диапазон регулирования допустимых отклонений напряжения, % | от ± 5 до ± 20 |
Стандартная уставка допустимого отклонения напряжения, % | ± 9 |
Частота напряжения, Гц | 50 / 60 |
Диапазон регулирования допустимых отклонений частоты, % | от ± 1 до ± 10 |
Номинальное напряжение (UНОМ) ***, B |
однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415 |
Допустимые статические отклонения по напряжению, % | ± 1 |
Коэффициент нелинейности напряжения для линейной нагрузки, % | до 2 |
Коэффициент нелинейности напряжения для нелинейной нагрузки, % | до 5 |
Номинальная частота напряжения, Гц | 50 / 60 |
Допустимые отклонения по частоте: режим ON-LINE, % | ± 0,1 (без резервного питания от сети) ± 5 |
Допустимые отклонения по частоте: режим OFF-LINE, % | до ± 10 (равно уставке на вводе питания резервного) |
Номинальная мощность (SНОМ) ****, кВА |
от 1 до 100 для однофазных от 1 до 250 для трёхфазных |
Коэффициент мощности (PF) | 1,0 |
Номинальный ток (IНОМ), А |
IНОМ = SНОМ / UНОМ для однофазных IНОМ = SНОМ / UНОМ / √3 для трёхфазных |
Перегрузочная способность по выходу, значение RMS ***** |
до 1,1∙IНОМ длительная до 1,25∙IНОМ в течение 10 мин до 1,5∙IНОМ в течение 60 с |
Ограничение тока короткого замыкания на уровне ****** | от 3∙IНОМ до 9∙IНОМ в течение 100 мс |
Крест (пик) - фактор нагрузки (CF) | от 3:1 до 5:1 |
Коэффициент мощности, характеризующий нагрузку (cosφ) | от 1,0 до 0 индуктивной или емкостной |
Коэффициент полезного действия: режим ON-LINE, не менее, % | 92 |
Коэффициент полезного действия: режим OFF-LINE, не менее, % | 98 |
* по достижении нижней границы диапазона Преобразователь отключается для предотвращения глубокого разряда аккумуляторной батареи. По достижении верхней границы формируется предупреждающая сигнализация, но Преобразователь продолжит работать, до уровня напряжения срабатывания защиты
** требуется подключение нейтрального провода и соблюдение чередования фаз. Нейтральный провод от источника соединяется с нейтральным проводом на выходе (для сети на выходе типа TN)
*** доступны к заказу иные номиналы напряжений, по согласованию
**** соответствие условное. Мощность может быть ограничена в зависимости от уровня напряжения источника постоянного тока или увеличена для специальных исполнений
***** стандартная перегрузочная способность. Доступны к заказу повышенные перегрузочные способности, по согласованию
****** амплитуда меандра тока короткого замыкания в отношении к среднеквадратичному значению номинального тока
Конструкция:
Общие характеристики шкафа ИБП:Степень защиты IP | 20 … 54 |
Сейсмостойкость по шкале MSK-64 | от 6 до 9 баллов |
Цвет |
RAL 7035 - стандартно / любой классический RAL - по запросу |
Ввод присоединений |
снизу сверху |
Высота цоколя, для исполнения MS, мм |
100 / 200 |
Габаритные размеры номинальные (ШхГхВ), мм* | 600…3200 х 800 х 2000 |
Условия эксплуатации:
Температура хранения, ºC | от -40 до +55 |
Температура эксплуатации, ºC | от 0 до +40 |
Влажность (при отсутствии конденсации), % | до 80 при +25ºC |
Максимальная высота работы над уровнем моря, м | 1000 |
* возможность изготовления конкретной конфигурации ИБП по соотношению: напряжение на входе / напряжение АБ / напряжение на выходе / мощность на выходе / габаритные размеры, должна определяться по запросу
