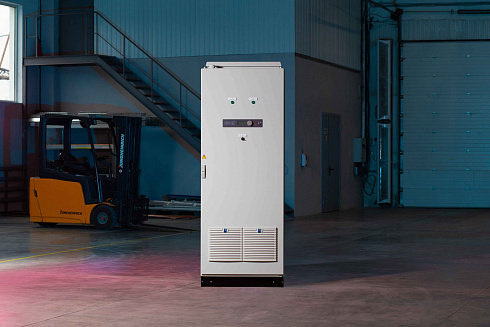

Инверторы

Под заказ

Описание
Видео

Описание

Обозначение:

Для Инверторов применяется маркировка в виде BFI(p) X1 X2 X3 / X4 X5, где:

p – модификация для параллельной работы с аналогичным Инвертором
X1 – номинальная выходная мощность [кВА]
X2 – род переменного тока на выходе [S – однофазный / T – трёхфазный]
X3 – номинальное напряжение на вводе постоянного тока [В]
X4 – номинальное напряжение на выходе [В]
X5 – исполнение в корпусе, стационарное:

М – модуль для шкафов и стоек 19”, с внешней панелью управления
МС – модуль для шкафов и стоек 19”, с встроенной панелью управления
CS – компактный шкаф, напольной установки
CW – компактный шкаф, навесной
MS – шкаф напольный

Примеры записи: BFI 60T 220/380 MS, BFIp 10S 110/230 CW

Назначение:

Инверторы предназначены для:

приёма электрической энергии из сети постоянного тока и преобразования её в электрическую энергию переменного тока со стабилизированным напряжением высокого качества
распределения электрической энергии по цепям переменного тока

Область применения:

Инверторы адаптированы для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на предприятиях различных отраслей – для электроснабжения ответственных потребителей. По условиям применения Инвертора электроустановка объекта должна быть оснащена источником постоянного тока соответствующей мощности и стационарной аккумуляторной батареей. Аккумуляторная батарея может применяться: с изолированными от «земли» полюсами; с заземлённым полюсом; с занулённой средней точкой – в этом случае питание Инвертора необходимо предусмотреть с полюсов батареи. Инвертор может применяться либо как самостоятельная единица оборудования, либо как функциональный блок в составе более сложных систем питания переменного тока: Агрегаты бесперебойного питания, Источники бесперебойного питания, Системы бесперебойного питания. Ведомые сетью инверторы (параллельная работа с сетью) описаны в разделе Двунаправленные преобразователи.

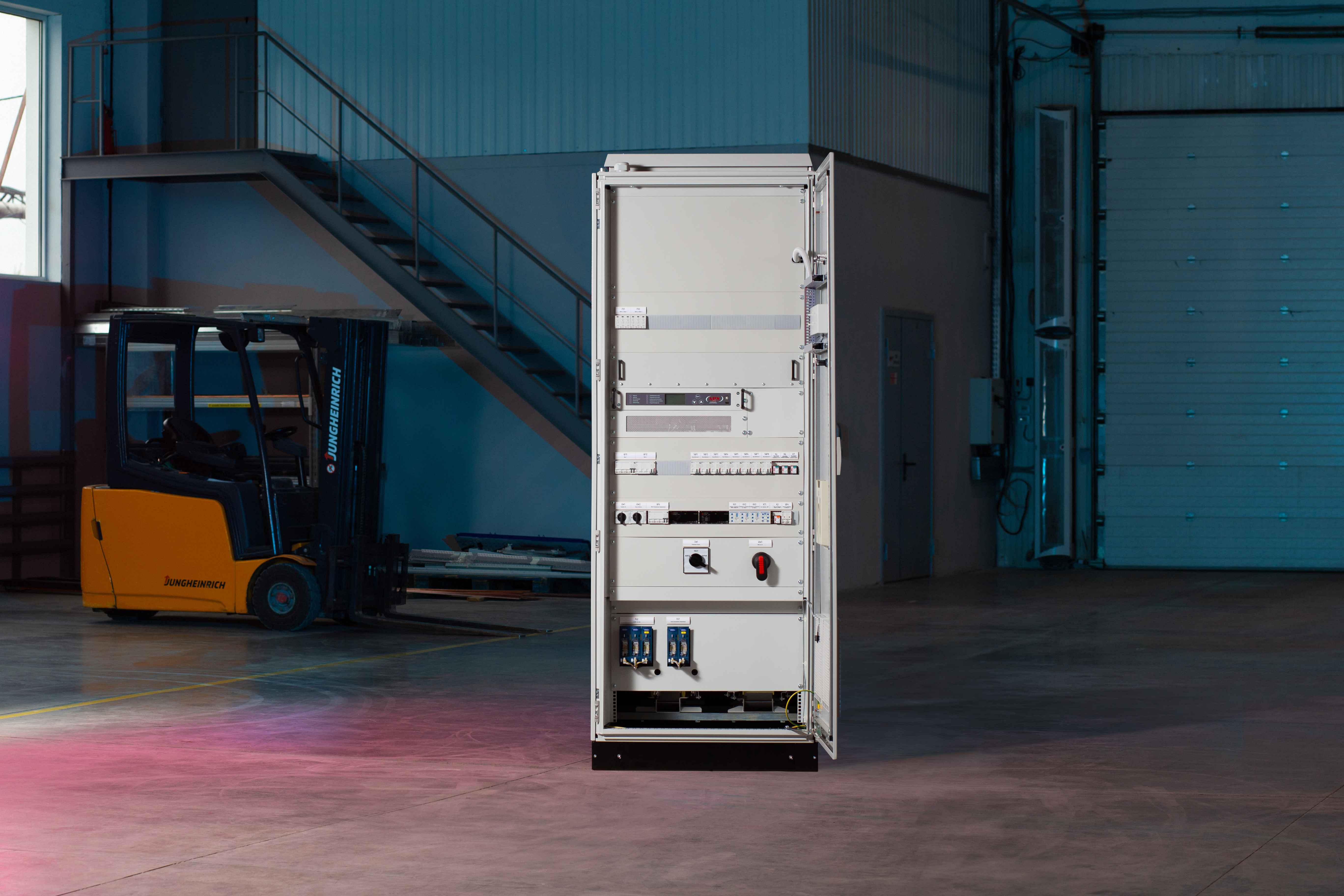

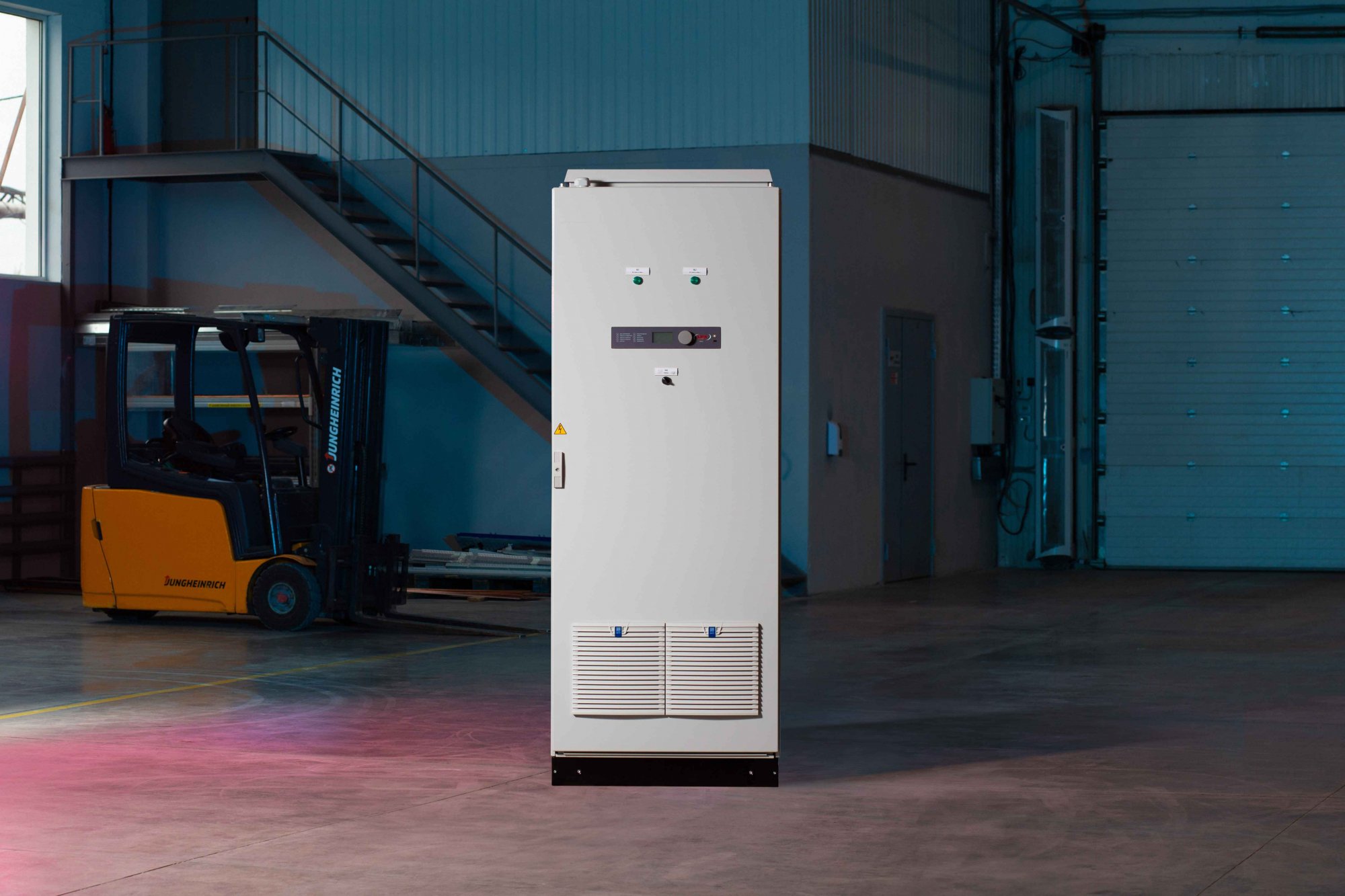

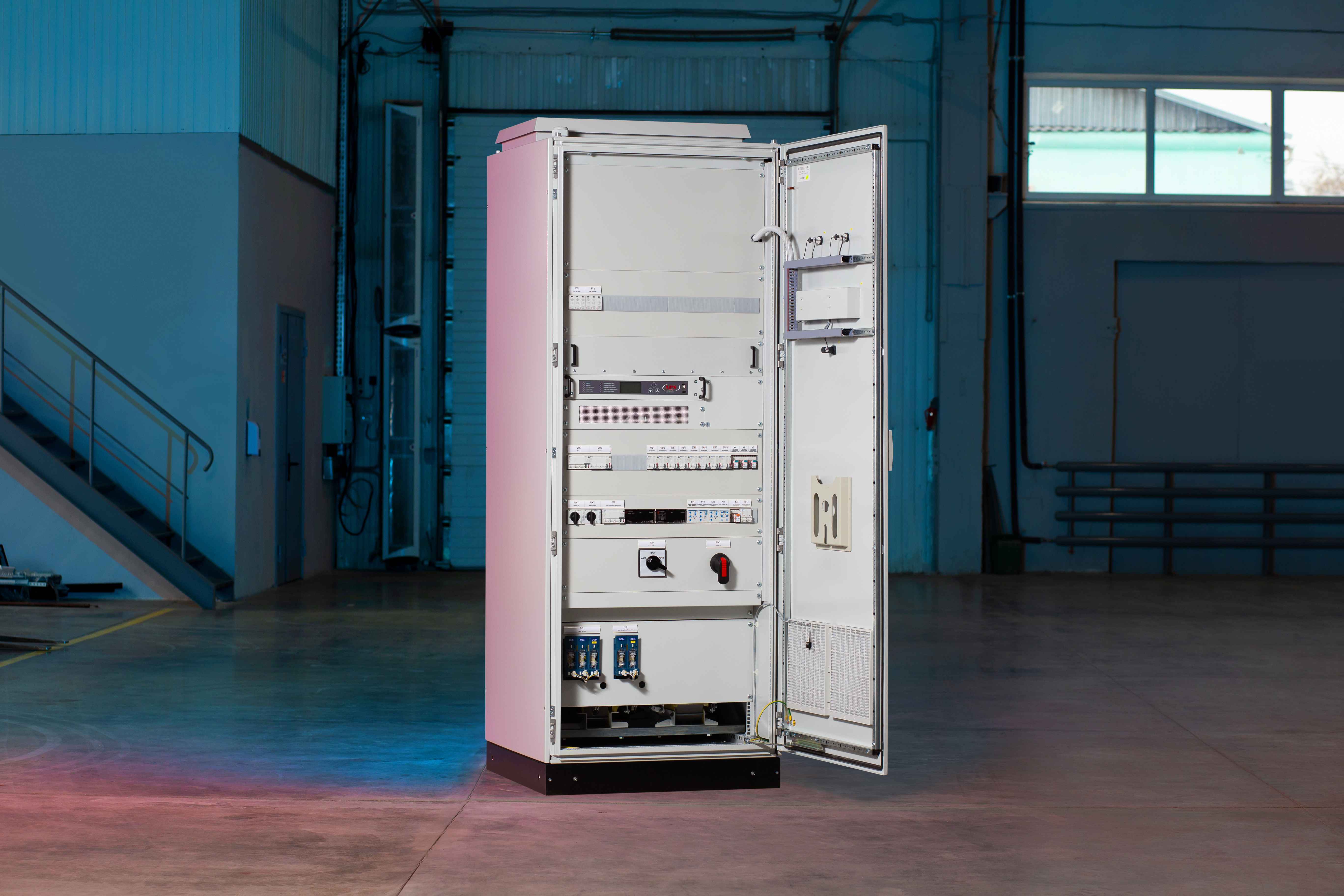

Технология:

Инвертор является функционально законченным устройством, построенным на базе высокочастотных транзисторных преобразователей напряжения (Преобразователь), выполненных по технологии IGBT с микропроцессорным контролем и управлением (контроллер DSP), в шкафу промышленного исполнения:

для напольного либо навесного монтажа
с односторонним либо двухсторонним доступом для обслуживания
с модульным либо распределённым монтажом компонентов в шкафу

Отличительные особенности:

Инвертор характеризуется:

гальванической изоляцией вход (DC) / выход (AC), реализованной на силовом преобразовательном трансформаторе
высоким качеством синусоидального напряжения – низкий THDu
высокой стабильностью выходного напряжения
высокой динамической нагрузочной способностью
высокой перегрузочной способностью
высоким уровнем (по амплитуде меандра) ограничения тока короткого замыкания – для срабатывания аппаратных защит
способностью работать в широком диапазоне ёмкостных и индуктивных нагрузок
наличием фильтров электромагнитных помех (EMI)
удобством эксплуатации и обслуживания
интуитивно понятной русскоязычной системой управления

Режимы работы:

Инвертор, оснащаемый в стандартной конфигурации также вводом резервного питания от распределительной сети переменного тока, статическим электронным байпасом и ручным ремонтным байпасом, может работать в режимах:

параллельная работа Инверторов на общий байпас – масштабирование мощности
параллельная работа Инверторов и байпасов – резервирование мощности
ON-LINE – на выход подаётся напряжение Преобразователя; напряжение распределительной сети в резерве
OFF-LINE – на выход подаётся напряжение сети переменного тока; напряжение Преобразователя в резерве
ремонтный байпас – на выход подаётся напряжение сети переменного тока, минуя все функциональные блоки, без резервирования.

Конструкция переключателя позволяет выполнять переключение на ремонтный байпас бесперерывно – без бестоковой паузы.

Возможности работы с аккумуляторными батареями:

Инвертор способен работать с выпрямительными устройствами различных типов и аккумуляторными батареями любых типов, при обеспечении условий согласования диапазонов рабочих напряжений системы постоянного тока (заряд и разряд АБ) и входа Инвертора.

Функциональные возможности:

Инвертор обеспечивает:

возможность автоматического включения при подаче питания от источника постоянного тока – с сохранением всех ранее установленных параметров работы
параллельную работу по выходу – не более двух Инверторов
равномерное распределение токов между параллельно работающими Инверторами
общая или раздельные аккумуляторные батареи для параллельно работающих Инверторов
питание электроники и цепей управления от распределительной сети переменного тока (для конфигураций со статическим электронным байпасом)
измерения* и индикацию значений параметров в цифровом виде на жидкокристаллическом дисплее (LCD):

- напряжение на выходе
- ток на выходе
- напряжение на входе постоянного тока
- ток на входе постоянного тока - мощность нагрузки полная
- мощность нагрузки активная
- коэффициент мощности нагрузки

контроль и сигнализацию отклонений измеряемых параметров от допустимых значений
светодиодную индикацию состояний и событий
индикацию в текстовом виде на жидкокристаллическом дисплее (LCD)

- режима работы - меню Пользователя, с возможностью просмотра и изменения настроек
- текущих и архивных состояний и событий
- периодическое сохранение измерений и состояний в архивный буфер

сохранение событий и изменений состояния в буфер событий
копирование буферов на переносной носитель информации USB-flash
передачу данных (ТИ, ПС, ТС, АС и т.п.) во внешнюю АСУ по встроенному коммуникационному интерфейсу RS485 (Slave)
передачу данных во внешнюю АСУ по встроенным протоколам: MODBUS RTU, IEC870-5-103

*) – индикаторы, не являются сертифицированными средствами измерения

Защиты:

Инвертор оснащён следующими видами защит:

от отклонения от нормы напряжения на вводе питания от источника постоянного тока – электронная, отключением Преобразователя от источника (защита от глубокого разряда аккумуляторной батареи – LVBD)
от коротких замыканий и перегрузок на выходе / в нагрузке – электронная, ограничением тока на выходе **
от перегрева силовых компонентов Преобразователя – электронная, блокировкой Преобразователя

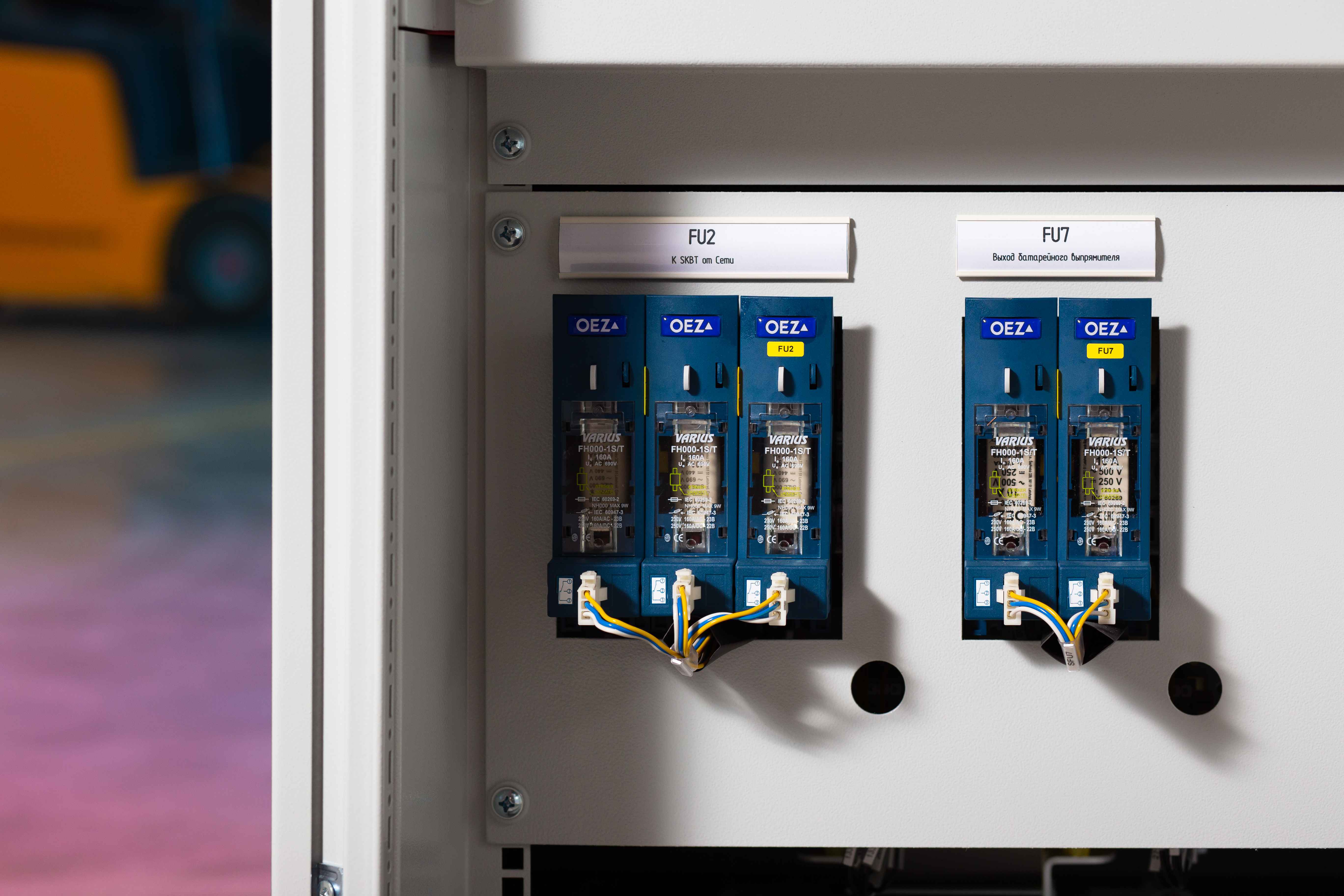

от внутренних коротких замыканий – аппаратами защиты
от импульсных перенапряжений на вводе питания от сети переменного тока – УЗИП (для конфигураций со статическим электронным байпасом)

Инвертор может оснащаться входом для внешней блокировки Преобразователя – кнопкой аварийного отключения, с действием на размыкание

**) – ток ограничивается за счёт снижения напряжения на выходе, практически до нулевых значений – с потерей питания потребителей. Ограничение тока действует на заданном уровне и в течение заданного времени (стандартно 3*Iном в течение 100 мс).

Опции:

В Инверторе предусмотрено оснащение одной, или несколькими одновременно, из следующих опций:

защита от импульсных перенапряжений на выходе
встроенная панель распределения на выходе – аппараты защиты и клеммные присоединения
отключение части нагрузки при работе от аккумуляторной батареи (LVLD)
контроль положения и состояния аппаратов защиты и коммутации
два ввода резервного питания на байпас, с установкой АВР
разделительный трансформатор в байпасе
конфигурация без ремонтного байпаса
конфигурация без статического электронного байпаса ***
изолированная нейтраль на выходе (сети типа IT)
удалённое управление, средствами внешней АСУ
конвертер для передачи данных во внешнюю АСУ по коммуникационному интерфейсу Ethernet
конвертер для передачи данных по протоколу, требуемому проектом присоединения к внешней АСУ
сертифицированные средства измерений электрических параметров: аналоговые, цифровые, в т.ч. с передачей данных в АСУ

***) – доступно применение ремонтного байпаса специального типа – переключателя с бестоковой паузой.

Сигнализация светодиодная:

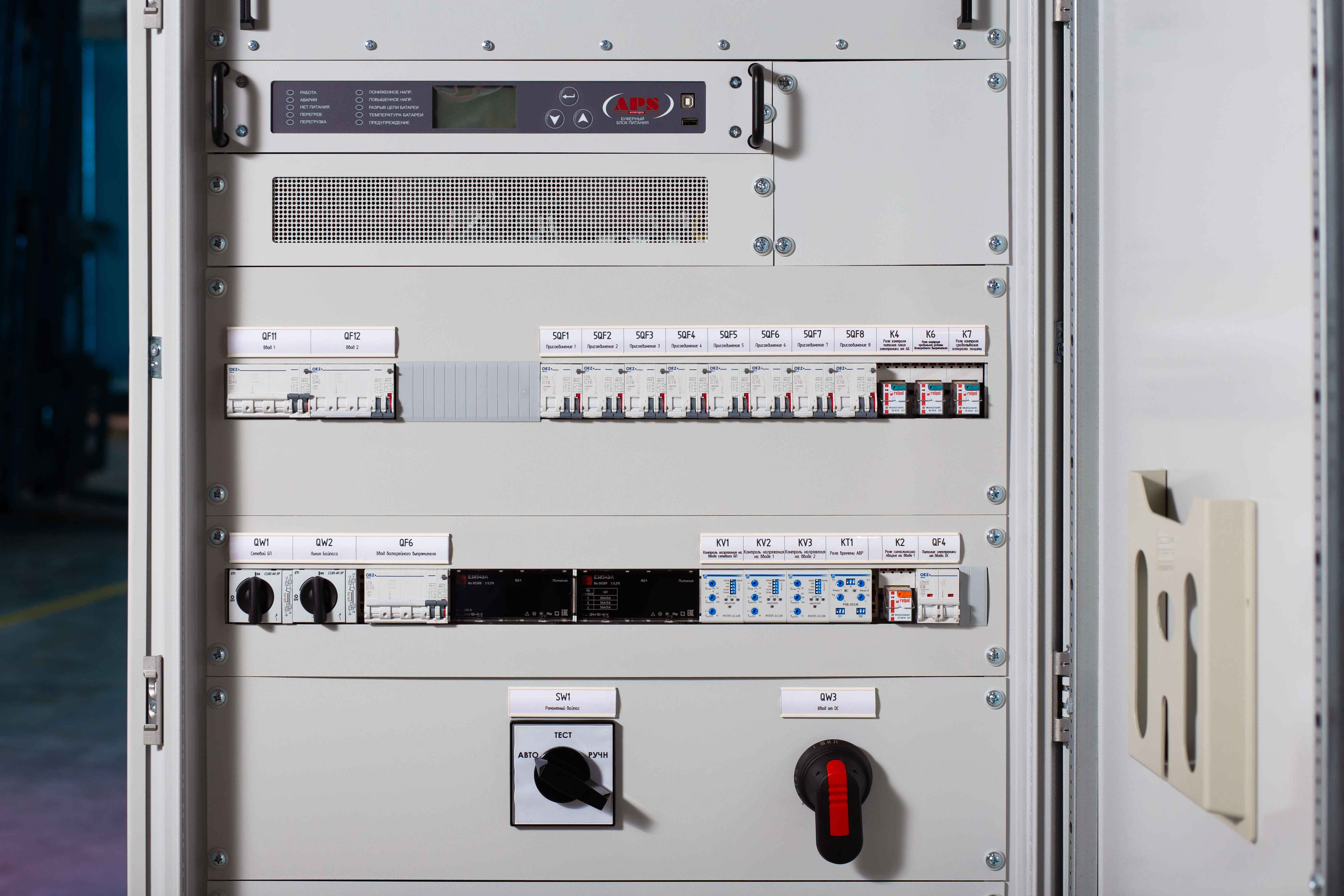

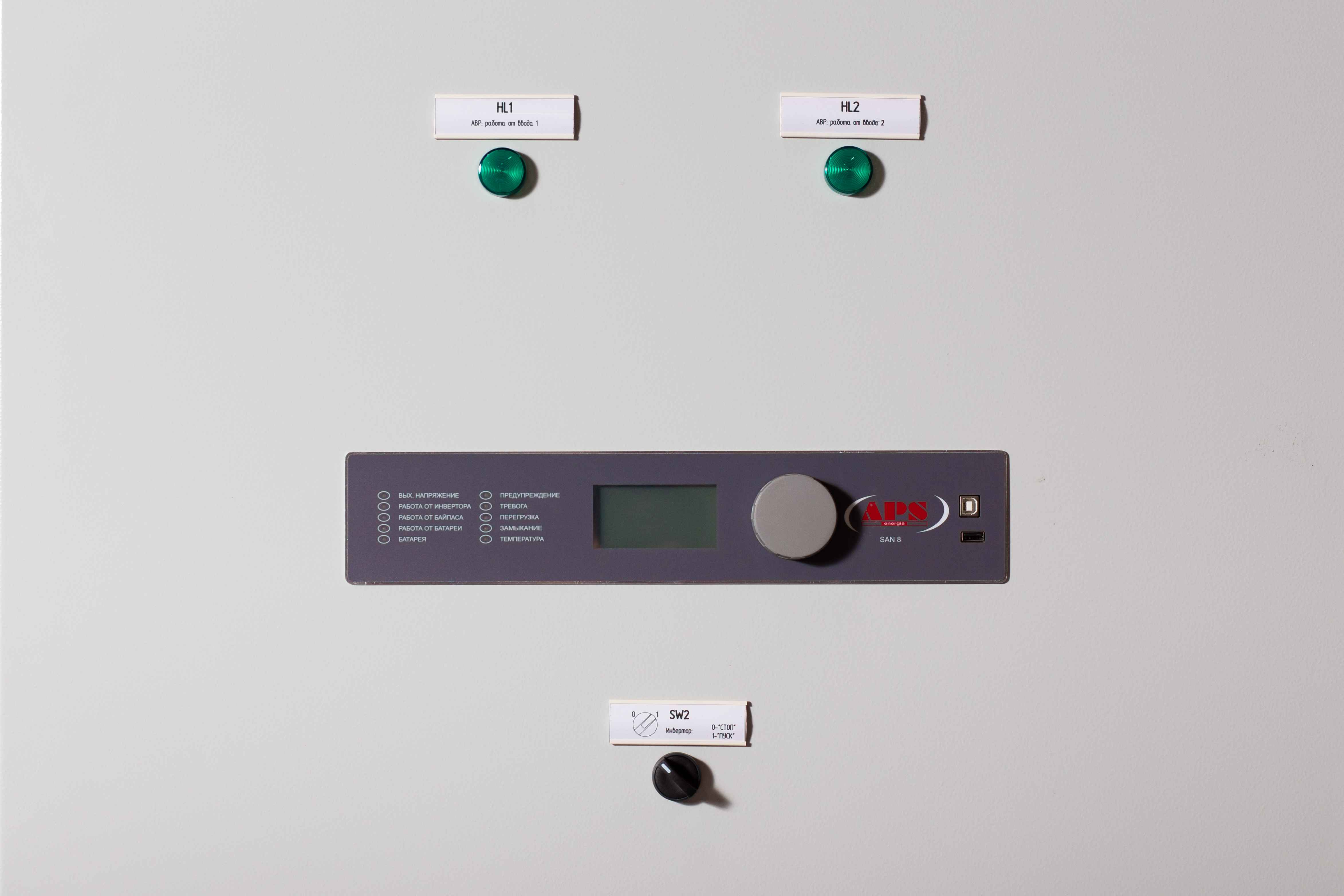

Инвертор оснащён светодиодными индикаторами на консоли (панели управления):

ВЫХОДНОЕ НАПРЯЖЕНИЕ
РАБОТА ОТ ИНВЕРТОРА
РАБОТА ОТ БАЙПАСА
БАТАРЕЯ
ПРЕДУПРЕЖДЕНИЕ
ТРЕВОГА
ПЕРЕГРУЗКА
ЗАМЫКАНИЕ
ТЕМПЕРАТУРА

Сигнализация релейная:

Инвертор стандартно оснащён выходами типа «сухие контакты» на клеммы в поле присоединений с неизменяемыми сигнализациями:

Тревога
Предупреждение
Перегрузка
Работа от инвертора
Работа от байпаса
Низкое напряжение батареи
Включён ремонтный байпас

На дополнительные восемь выходов можно сконфигурировать изменяемые сигнализации:

Авария батареи (ввода от сети постоянного тока)
Авария инвертора
Перегрев инвертора
Нет питания байпаса
Нет синхронизации
Нет напряжения на выходе
Высокая / низкая температура окружающей среды
Аварийное отключение аппарата защиты (обобщённый сигнал)
Блокировка от внешнего аварийного выключателя

Электрические характеристики:

Ввод от источника постоянного тока	питание батарейное
Номинальное напряжение, DC, В	24 / 48 / 60 / 110 / 220 / 400 / 700
Рабочий диапазон напряжения*, B	для = 24 В: от 20 до 32 для = 48 В: от 42 до 66 для = 60 В: от 52 до 82 для = 110 В: от 93 до 140 для = 220 В: от 176 до 270 для = 400 В: от 340 до 490 для = 700 В: от 485 до 750
Ввод от источника переменного тока:	питание резервное **
Номинальное напряжение ***, B	однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415
Диапазон регулирования допустимых отклонений напряжения, %	от ± 5 до ± 20
Стандартная уставка допустимого отклонения напряжения, %	± 9
Частота напряжения, Гц	50 / 60
Диапазон регулирования допустимых отклонений частоты, %	от ± 1 до ± 10

Выход:

Номинальное напряжение (U_НОМ) ***, B	однофазное: 220 / 230 / 240 трёхфазное: 380 / 400 / 415
Допустимые статические отклонения по напряжению, %	± 1
Коэффициент нелинейности напряжения для линейной нагрузки, %	до 2
Коэффициент нелинейности напряжения для нелинейной нагрузки, %	до 5
Номинальная частота напряжения, Гц	50 / 60
Допустимые отклонения по частоте: режим ON-LINE, %	± 0,1 (без резервного питания от сети) ± 5
Допустимые отклонения по частоте: режим OFF-LINE, %	до ± 10 (равно уставке на вводе питания резервного)
Номинальная мощность (S_НОМ) ****, кВА	от 1 до 100 для однофазных от 1 до 400 для трёхфазных
Коэффициент мощности (PF)	1,0
Номинальный ток (I_НОМ), А	I_НОМ = S_НОМ / U_НОМ для однофазных I_НОМ = S_НОМ / U_НОМ / √3 для трёхфазных
Перегрузочная способность по выходу, значение RMS *****	до 1,1∙I_НОМ длительная до 1,25∙I_НОМ в течение 10 мин до 1,5∙I_НОМ в течение 60 с
Ограничение тока короткого замыкания на уровне ******	от 3∙I_НОМ до 9∙I_НОМ в течение 100 мс
Крест (пик) - фактор нагрузки (CF)	от 3:1 до 5:1
Коэффициент мощности, характеризующий нагрузку (cosφ)	от 1,0 до 0 индуктивной или емкостной
Коэффициент полезного действия: режим ON-LINE, не менее, %	92
Коэффициент полезного действия: режим OFF-LINE, не менее, %	98

* по достижении нижней границы диапазона Преобразователь отключается для предотвращения глубокого разряда аккумуляторной батареи. По достижении верхней границы формируется предупреждающая сигнализация, но Преобразователь продолжит работать, до уровня напряжения срабатывания защиты

** требуется подключение нейтрального провода и соблюдение чередования фаз. Нейтральный провод от источника соединяется с нейтральным проводом на выходе (для сети на выходе типа TN).

*** доступны к заказу иные номиналы напряжений, по согласованию

**** соответствие условное. Мощность может быть ограничена в зависимости от уровня напряжения источника постоянного тока

***** стандартная перегрузочная способность. Доступны к заказу повышенные перегрузочные способности, по согласованию

****** амплитуда меандра тока короткого замыкания в отношении к среднеквадратичному значению номинального тока

Конструкция:

Общие характеристики*:

Ввод присоединений	снизу, сверху
Степень защиты IP	20 … 54
Сейсмостойкость по шкале	MSK-64
Сейсмостойкость по шкале MSK-64, только для исполнения MS 6	от 6 до 9 баллов
Цвет	RAL 7035 - стандартно / любой классический RAL - по запросу
Исполнение корпуса	напольный (MS, CS), навесной (CW)
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения MS	600…3000 х 600…800 х 2000
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения CS6	500 х 250 х 1400
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения CW6	500 х 250 х 700
Габаритные размеры номинальные (ШхГхВ), мм и соответствие корпусов номинальным токам**, для исполнения C1	800 х 300 х 1000
Высота цоколя, для исполнений MS/C1, мм	100 / 200

Условия эксплуатации:

Температура хранения, ºC	от -40 до +55
Температура эксплуатации, ºC	от 0 до +40
Влажность (при отсутствии конденсации), %	до 80 при +25ºC
Максимальная высота работы над уровнем моря, м	1000

* характеристики не относятся к исполнениям М и МС. Исполнение М не существует в виде независимого устройства – исключительно для применения в модульных шкафах MS. Для МС смотреть в разделе Модули преобразователей DC/AC

** возможность изготовления конкретной конфигурации Инвертора по соотношению: напряжение на входе / напряжение на выходе / мощность на выходе / габаритные размеры, должна определяться по запросу
